西门子S7-200 PLC在装饰灯光控制系统中的应用及梯形图设计

作者:佚名    文章来源:本站原创    点击数:3361    更新时间:2019-01-13

    在现代生活中,彩色装饰灯作为一种装饰,既可以增强人们的感观,起到广告宣传的作用,又可以增添节日气氛,给人们的生活增添亮丽,用在舞台上增强晚会灯光效果。各种装饰彩灯、广告彩灯越来越多地出现在城市中,在大型晚会中更是一道不可缺少的景观。随着科学技术的进步和人们生活水平的提高,人们对于装饰灯光的要求越来越高。另一方面,随着电子技术的发展,PLC的控制功能越来越强,在人们日常生活中的应用越来越广泛。本节将就PLC在装饰灯光中的控制进行介绍。

    一、系统硬件设计

    1.控制目标

    本实例主要设计一组装饰用灯光,该组装饰灯由8个灯组成,形态如图9-11所示。设计中使用2个按钮,分别用于装饰灯的启动和停止。合上启动按钮后,装饰灯按以下规律显示:1-2-3-4-5-6-7-8-1-2-L,如此循环,周而复始。
装饰灯控制图

    图9-11    装饰灯控制图

    2.输入/输出信号分析

    根据前述的控制目标,可知该装饰灯PLC控制系统的输入信号有:系统启动按钮1个,停止按钮1个,共2路输入信号,需2个输入端子。

    输出信号:控制8个装饰灯亮的8路数字信号,需8个输出端子。

    3.PLC的输入/输出分配表

    按照控制要求,可设计如表9 4所示的PLC的输入/输出分配表。

    表9-4    PLC输入/输出分配表
PLC输入/输出分配表

    4.PLC选型

    根据表9-4所示的输入输出通道数,参看表2-1,本实例中选用的PLC是西门子公司的S7-200系列小型PLC CPU224,该PLC有14个输入端子,10个输出端子,完全可以满足本实例的输入/输出需求。

    5.PLC接线图

    装饰灯光的PLC的接线图如图9-12所示。
装饰灯光的PLC接线图

    图9-12    装饰灯光的PLC接线图

    二、系统程序设计

    根据前述的控制目标,可设计出如图9-13所示的装饰灯光循环控制流程图。

    按照9-13所示的装饰灯光的PLC循环控制流程图,可编写出如图9-14所示的装饰灯控制梯形图程序。
装饰灯循环流程图

    图9-13    装饰灯循环流程图

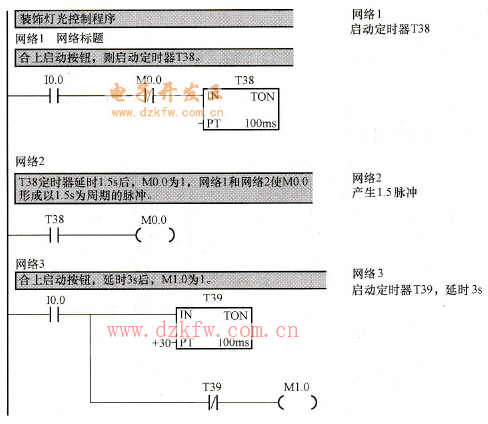

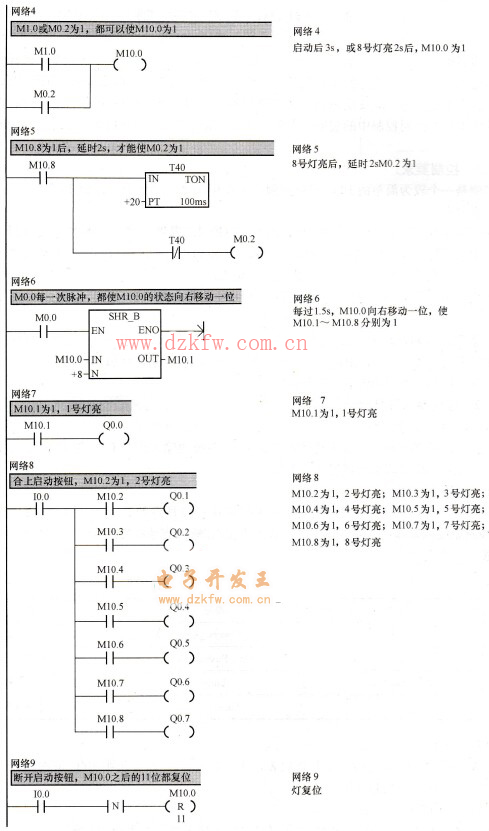

装饰灯控制梯形图
装饰灯控制梯形图

    图9-14    装饰灯控制梯形图
