基于西门子PLC的水塔水位控制梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-15

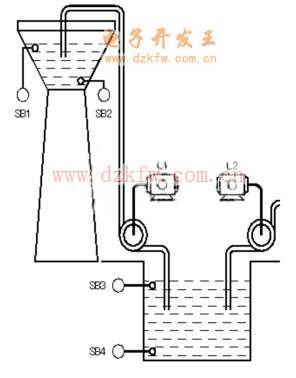

用PLC构成水塔水位控制系统,如图39所示。在模拟控制中,用按钮SB来模拟液位传感器,用L1、L2指示灯来模拟抽水电动机。
图39  水塔水位控制示意图
1. 控制要求
按下SB4,水池需要进水,灯L2亮;直到按下SB3,水池水位到位,灯L2灭;按SB2,表示水塔水位低需进水,灯L1亮,进行抽水;直到按下SB1,水塔水位到位,灯L1灭,过2秒后,水塔放完水后重复上述过程即可。
2. I/O分配
输入                        输出
SB1:I0.1                   L1:Q0.1
SB2:I0.2                   L2:Q0.2
SB3:I0.3
SB4:I0.4
3. 程序设计

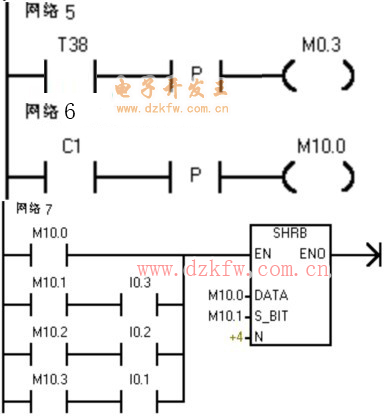

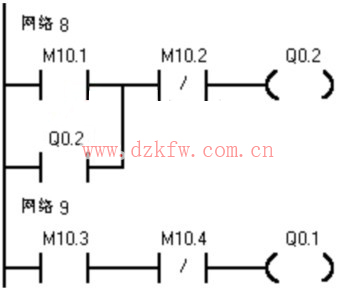

水塔水位控制的梯形图参考程序如图40所示。


 图40  水塔水位控制梯形图
4. 程序的调试和运行
   输入梯形图程序并按控制要求调试程序。
