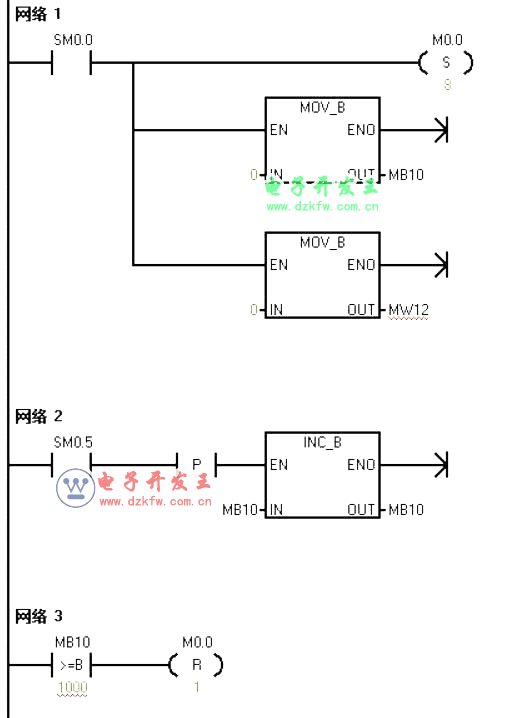

我简单的举一个例子来说一下，如下是西门子200PLC中的一段程序，这个程序存在明显的编译错误，和一些不明显的要依据实际功能来判定的错误，下边我来分析一下：

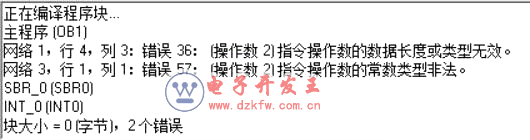

这个图片就是PLC编程软件编译后给出的错误提示，其实上边的图片已经明显的给出了错误的地方，就是有红色波浪线的地方！

MW12是一个字长数据，而对其操作的指令MOV_B是一个对字节操作的指令，因此这里需要把MW12改为MB12，或者把指令改成MOV_W指令！

比较指令MB10和1000比较这里，因为MB10是一个字节其能表示的范围是0-255，所以1000明显超出这个字节的表示范围，就被红色波浪线提示错误了！

2，再来看一下功能错误：

这段程序有2个值得商榷的功能错误：

第①处就是网络1的SM0.0，此处根据后边把变量赋予一个0的初始值，这段程序应该是初始化程序，那么就应该使用SM0.1才是初始化点！

第②出就是网络1中的SET指令和网络3中的RESET指令，初始化的时候使用set指令置位了M0.0开始的8个点，而网络3复位的时候只复位了M0.0这一个点！---一般来说set和reset应该是对应的，也就是说网络3处也应该是复位M0.0-M0.7这8个点！（当然，要根据实际的情况来判定！）

以上就是PLC的梯形图程序怎么看对错的一个简单举例，可以看到梯形图中的程序错误，在一段比较短的程序中，用肉眼分析是可以分析出来对错的，但是没有编译器加入效率高。同时，还应该看到编译器虽然可以发现一些硬性的错误，但是程序是否能够达到最终的控制要求，也就是说功能上的错与对，就需要编程人员自己多多测试，去发现了！
