我一直认为，有了一定的plc基础之后，一定要学习语句表（STL），它会带你从PLC的内部，从一个全新的角度更进一步认识PLC。

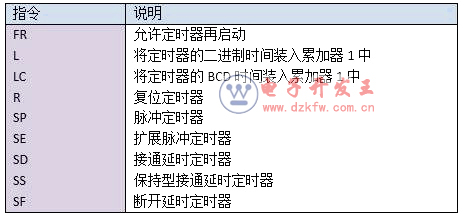

与定时器有关的STL指令，如图1所示。

图1 与定时器相关的STL指令
首先，我们看看图3的程序在STL下的样子，如图2所示。

图2 在STL下编写定时器程序

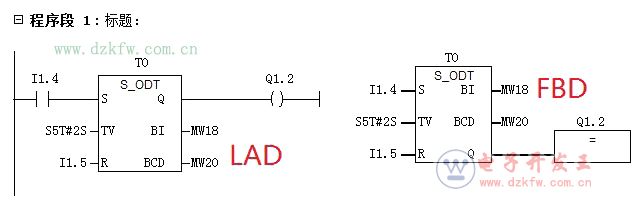

图3
说明：
1、与图3对应的STL程序实际上不包含红框中的内容。"FR"指令为"允许定时器再启动"，这一功能仅在STL中支持，LAD或FBD中均无该功能。红框中的指令含义为：当I1.0=1时，定时器T0会再启动；
2、绿框中指令的含义是：首先将时间预置值装载到累加器的低字中，当I1.4的上升沿到达时，一方面启动定时器T0，另一方面操作系统会自动的将累加器的低字中的内容装入定时器，作为其时间预置值。
3、蓝框中的指令为STL中定时器的标准格式了。包括的定时器的启动、复位定时器"位"的关联等所有相关参数的设置。它与图3的逻辑功能完全相同。
4、灰框中的指令为存储定时器当前时间值的指令，根据实际应用情况，也可略去本段代码。
