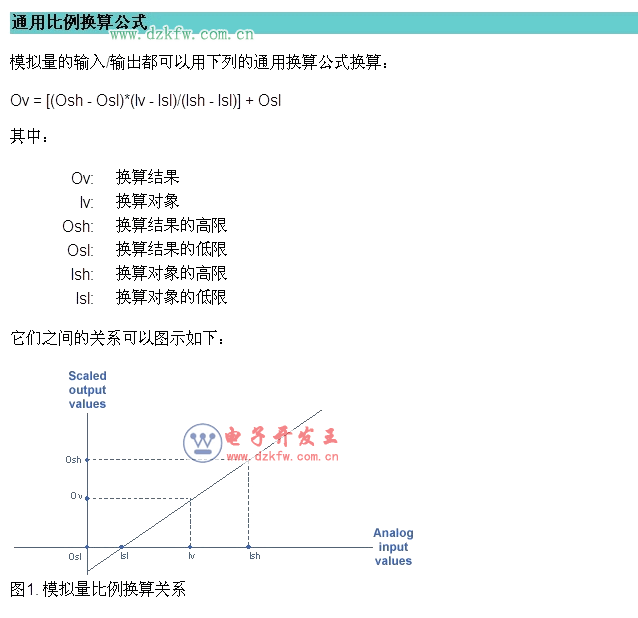

模拟量输入转换成数字量和把数字量转换成模拟量输出的公式是一样的。下图摘自“西门子 S7-200 · LOGO! · SITOP 参考Beta Version 1.0”。举个例子，用4--20ma电流输出来控制变频器的频率0---50hz，首先200plc的4--20ma对应的数字量是6400---32000。对应于公式Ov=pqw;
       Osl=6400;
       Osh=32000；
    Isl=0;
       Ish=50;
       Iv=输入的频率值（介于0--50中的数字）
