问题1:
　　S7-200模拟量输入模块（EM231，EM235）如何寻址?
　　 回答: 模拟量输入和输出为一个字长,所以地址 必须从偶数字节开始, 精度为12位， 模拟量值为0-32000的数值。
　　格式: AIW[起始字节地址] AIW6 ;
　　 AQW[起始字节地址] AQW0
　　 每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。 例: AIW0 AIW2 AIW4 AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0 (EM235只有一个模拟量输出), 第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。 (注: 每一模块的起始地址都可在step7 micro/win 中 plc/Information里在线读到)。
　　
　　问题2:
　　如何将传感器连接到S7-200 模拟量输入模块（EM231，EM235）以及有哪些注意事项？
　　 回答:
　　 模拟量输入模块可以通过拨码开关设置为不同的测量方法。开关的设置应用于整个模块，一个模块只能设置为一种测量范围。(注:开关设置只有在重新上电后才能生效)
　　 输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。
　　 注意:

　　为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。
　　下列各图是各种传感器连接到S7-200 模拟量输入模块的示例
　　
　　

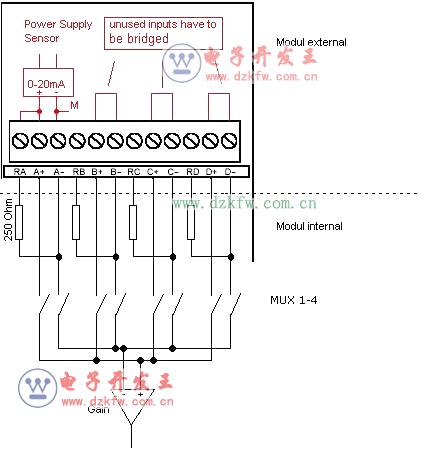

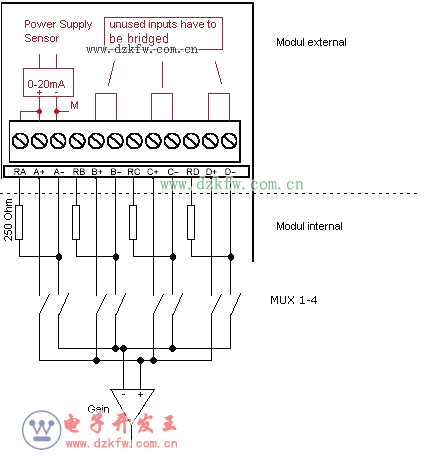

　　图1: 4线制-外供电-测量
　　
　　

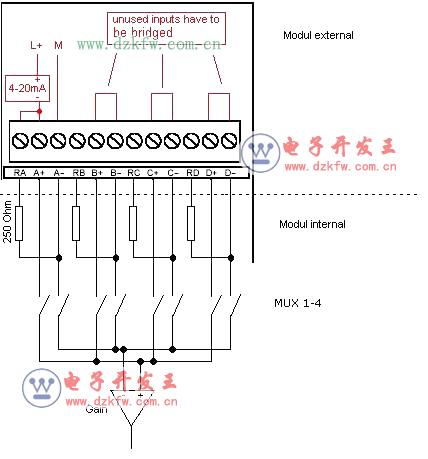

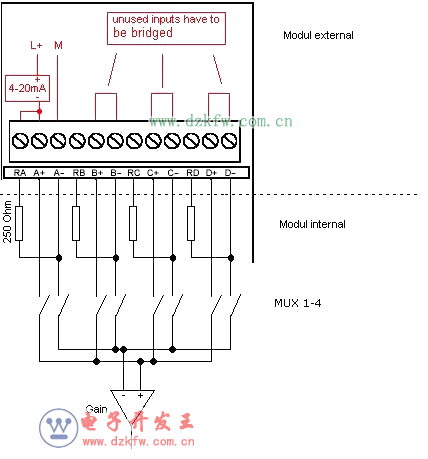

　　图2: 2线制-测量
　　 为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻 。它将串接在内部250 Ohm电阻上并保证电流在 32 m A以下。
　　

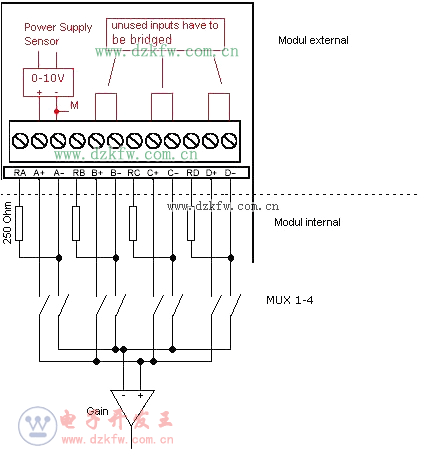

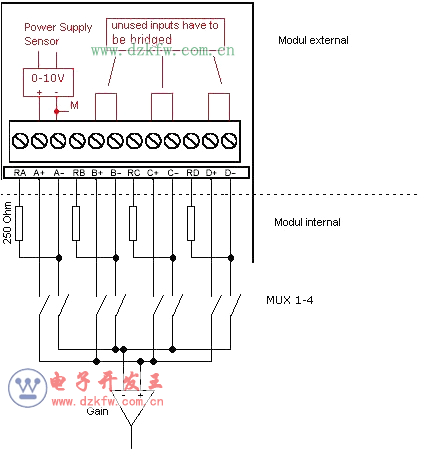

　　图 3: 电压测量
　　注意:
　　 如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换.
　　输入转换: X=32000 *(AIWx – 6400) /(32000 – 6400)
　　输出转换: Y=计算值*(32000 – 6400)/32000 + 6400
　　
　　问题3:
　　为什么使用S7-200 模拟量输入模块时接收到一个变动很大的不稳定的值？
　　 回答:
　　1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。这将会产生一个很高的上下振动的共模电压，影响模拟量输入值。
　　2.另一个原因可能是模拟量输入模块接线太长或绝缘不好。
　　补救措施:
　　1.连接传感器输入的负端与模块上的公共M 端以补偿此种波动。
　　 注意:
　　 事前要确定，这是两个电源间的唯一连接。如果另外一个连接已经存在了，当再添加公共连接时可能会产生一个多余的补偿电流。
　　 背景:
　　•模拟量输入模块不是内部隔离的.
　　•共模电压不能大于 12V.
　　•对于60Hz 的共模干扰是40dB
　　2.使用模拟量输入滤波器:
　　在Micro/Win 中进入"View > System block> Tab: Analog Input Filters".
　　•选择模拟量输入滤波.
　　•选择 "Number of samples" 和 "Deadband".
　　" Number of samples " 区域包含了由几个采样的平均值计算得出的值。用过去已有的N个采样值计算该值, N 即为" Number of samples "。 PLC资料网
　　死区（Deadband）定义了允许偏离于平均值的最大值 问题4: 为什么使用S7-200 模拟量输入模块时接收到信号变化很慢？
　　 回答:
　　 因为你使用了滤波器，可以在View > System block> Tab: Analog Input Filters中降低滤波采样数，或取消模拟量滤波。
　　
　　问题5: EM231 RTD（热电阻）模块接线
　　 EM231 RTD模块的详细接线和DIP开关设置请参照《S7-200系统手册》中的附录A。
　　
　　EM231 RTD模块常见问题
　　•模块上的SF红灯为何闪烁？
　　
　　 SF红灯闪烁有两个原因：模块内部软件检测出外接热电阻断线，或者输入超出范围。由于上述检测是两个输入通道共用的，所以当只有一个通道外接热电阻时，SF灯必然闪烁。解决方法是将一个100 Ohm的电阻，按照与已用通道相同的接线方式连接到空的通道。 •什么是正向标定、负向标定？
　　
　　 正向标定值是3276.7度（华氏或摄氏），负向标定值是-3276.8度。如果检测到断线、输入超出范围时，相应通道的数值被自动设置为上述标定值。
　　
　　•热电阻的技术参数不是很清楚，如何在DIP开关上设置类型？
　　
　　 应该尽量弄清除热电阻的参数。否则可以使用缺省设置。
　　 PLC
　　 注意
　　 EM231 RTD模块占用的模拟量通道，在系统块中设置模拟量通道滤波时，应禁止滤波功能。
　　
　　问题6:EM235是否能用于热电阻测温？
　　 EM235不是用于与热电阻连接测量温度的模块，勉强使用容易带来故障。强烈建议使用EM231 RTD模块。
　　
　　问题7: EM231 TC（热电偶）模块常见问题
　　•EM231 TC（热电偶）模块是否支持B型热电偶？
　　EM231 TC支持J、K、E、N、S、T和R型热电偶，不支持B型热电偶。
　　
　　•EM231 TC是否需要补偿导线？
　　EM231 TC可以设置为由模块实现冷端补偿，但仍然需要补偿导线进行热电偶的自由端补偿。
　　•EM231 TC模块SF灯为何闪烁？
　　o如果选择了断线检测，则可能是断线。应当短接未使用的通道。
　　o输入超出范围
