“起保停”回路,PLC的置位与复位指令 西门子PLC和三菱PLC置位和复位指令

作者:佚名    文章来源:本站原创    点击数:4400    更新时间:2023/6/1

起保停回路非常简单,应用也非常普遍,它作为基本控制中的一种,也往往被拿出来当例子说道。

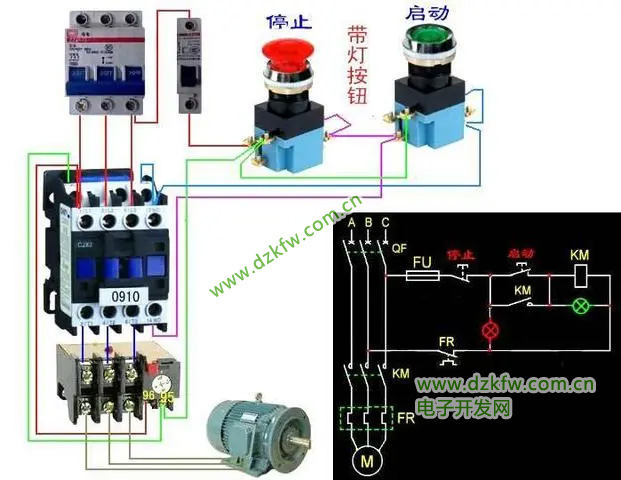

一个启动按钮,一个停止按钮,再加一台接触器和接触器常开点,就构成了起保停回路,如图:


自锁电路

这个回路因为简单且经典,在PLC程序编写中也经常被遇到。



看下面这个例子:

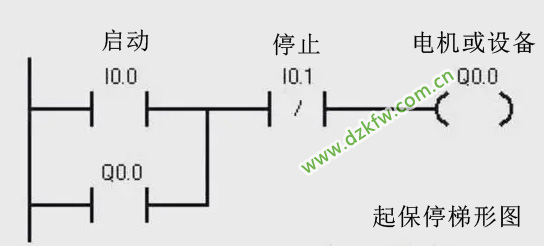

西门子plc的起保停梯形图

这个梯形图很简单吧,一看就明白,I0.0启动,I0.1停止,Q0.0保持,这是PLC编程下的起保停回路,仔细对照一下,你会发现,该梯形图与上面的电气原理图就像一个模子里刻出来的。



按下启动按钮,I0.0闭合,Q0.0输出,开点闭合并自锁,按下停止按钮,I0.1断开,Q0.0失电,自锁复位。



这个起保停回路在PLC梯形图中,还有另一种表示,就是采用置位(SET)/复位(RST)指令,如图:

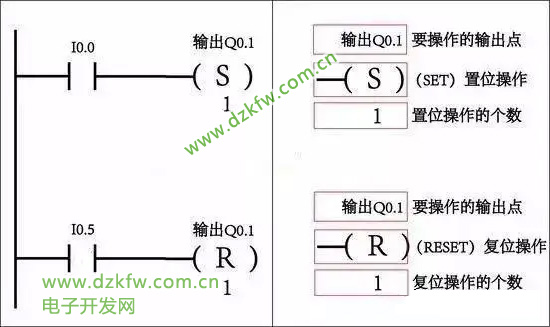

西门子plc的置位指令和复位指令

同样是起保停回路,这个梯形图看着比上面那个更简单、更直观吧!

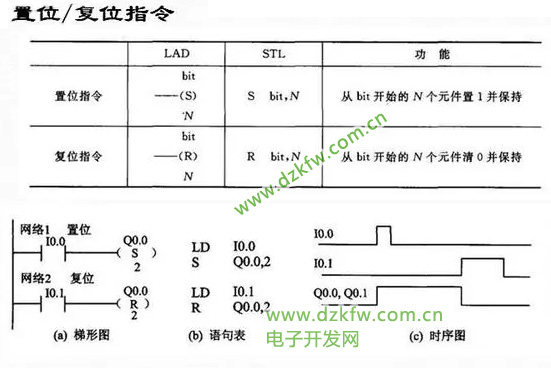

按下启动按钮,I0.0接通,Q0.1置位,放开启动按钮,I0.0断开,但Q0.1依然保持输出,只有按下停止按钮,I0.5接通,Q0.1才会复位,电动机停止运行。西门子plc的置位指令和复位指令的用法如下:


西门子plc的置位指令和复位指令的时序图

这个置位/复位指令,一般是成对存在的,有置位,就会有对应的复位。



置位指令,可以同时置位几个输出,复位也可以有选择性复位,这样就会使控制变得更加灵活。在一个程序当中,置位和复位指令可以被多次使用。



置位指令是使被操作的元件置位并保持,复位指令则是使被操作的元件复位并保持清零状态。三菱plc的置位指令和复位指令如下:

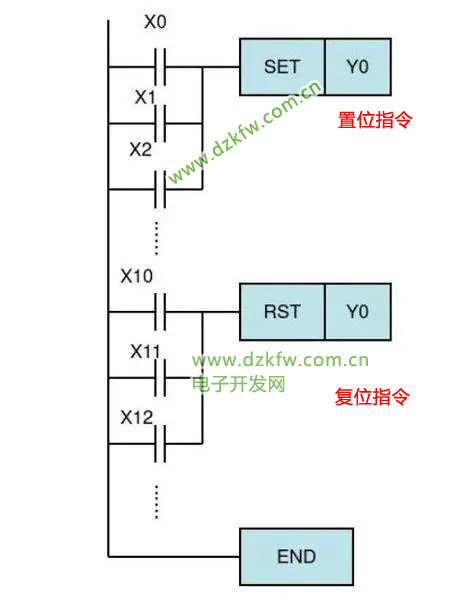

三菱plc的置位指令和复位指令

本篇终,重点介绍一下PLC编程中的置位与复位指令及它们的具体用法,属于比较基本的应用。之前提过,越是基本的东西,越应该掌握并积累,因为,复杂的东西,拆接开来,都是基本的玩意组成的。当然,不妥之处,还请多多指教。
