西门子S7-200系列PLC全套接线图_S7-200接线图_西门子plc接线图

作者：佚名文章来源：本站原创点击数：7731 更新时间：2017-12-30

分享一下S7-200系列全套接线图，供各位同仁收藏，以备不时之需。

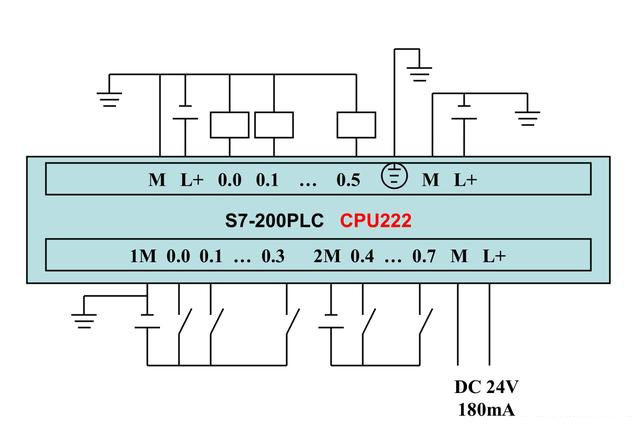

1.CPU222

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

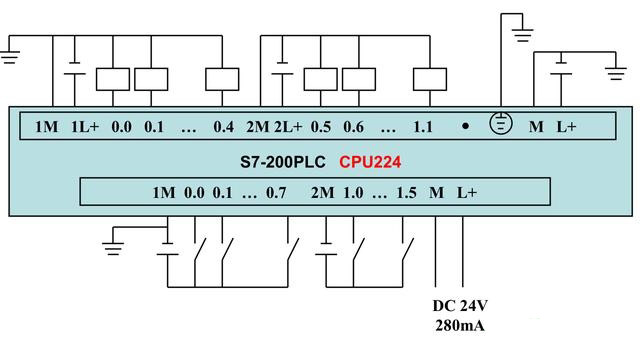

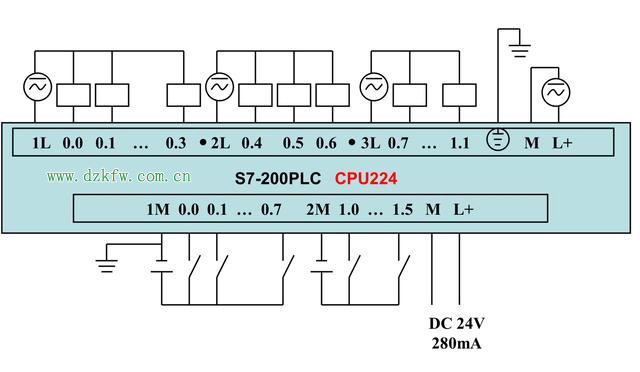

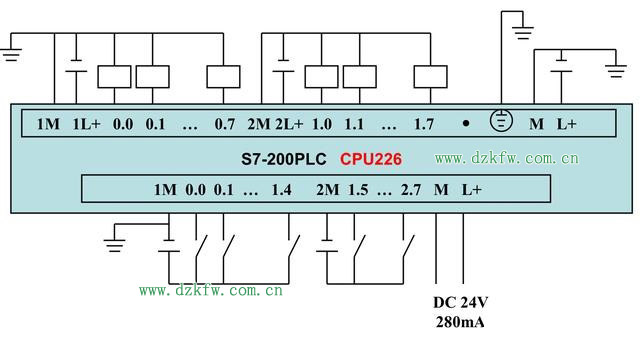

2.cpu224

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

3.cpu226

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

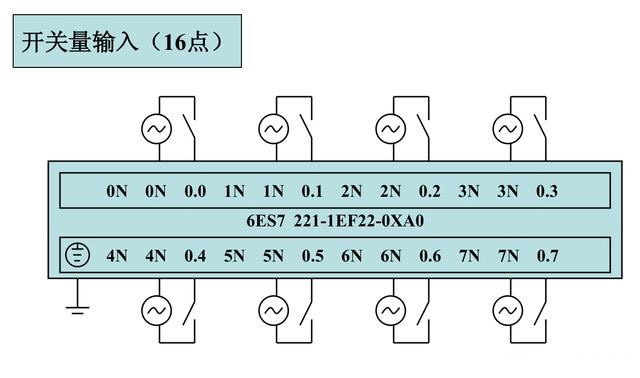

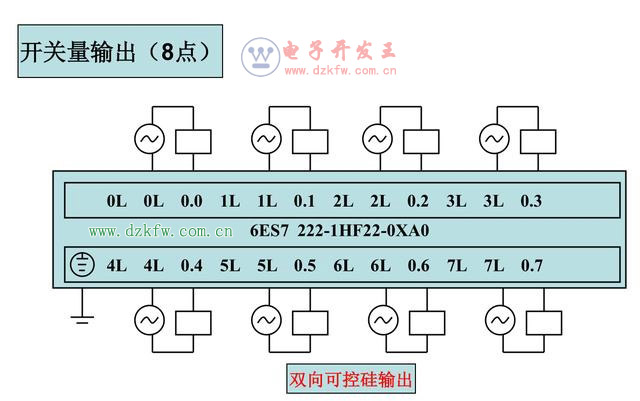

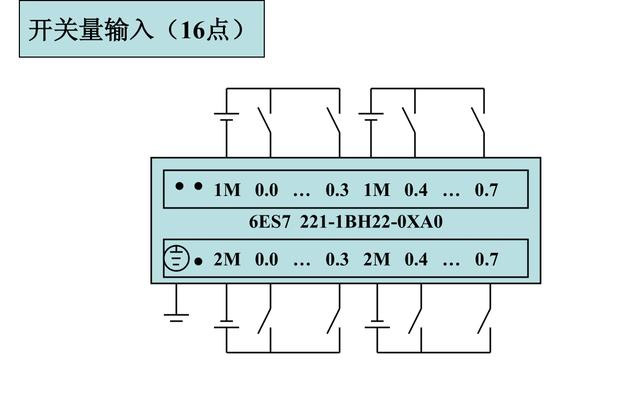

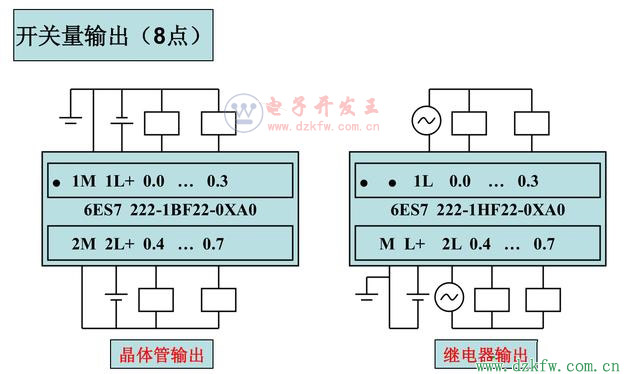

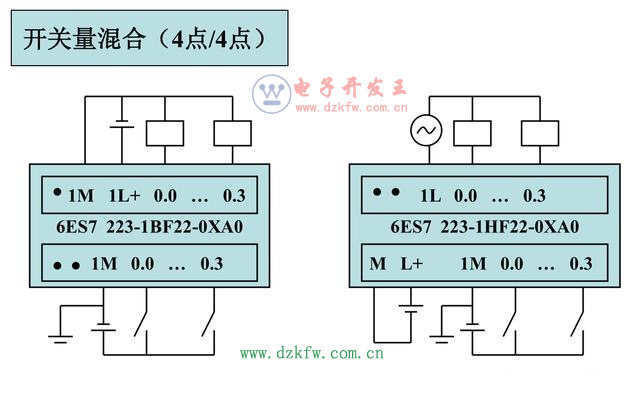

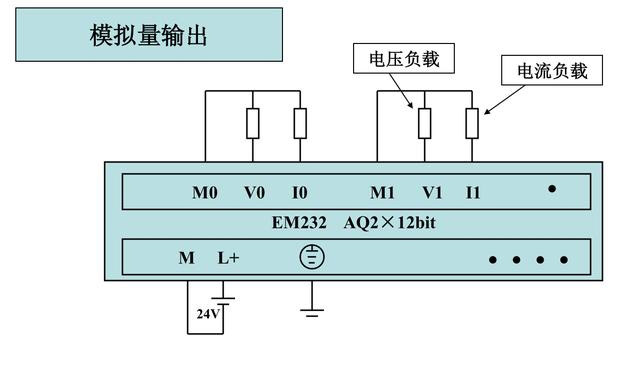

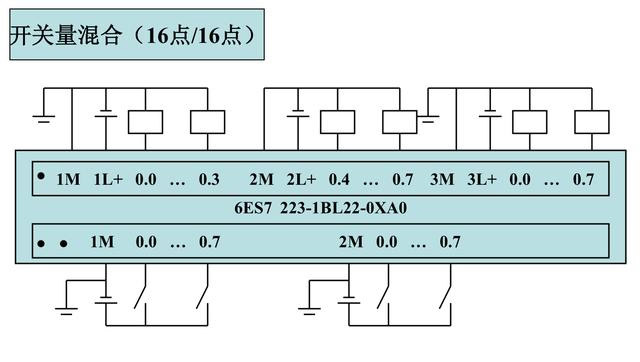

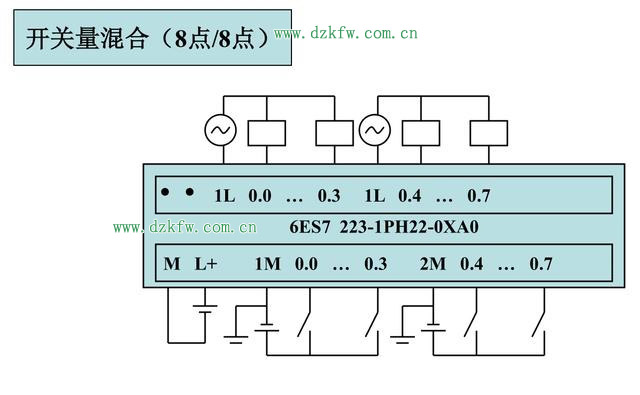

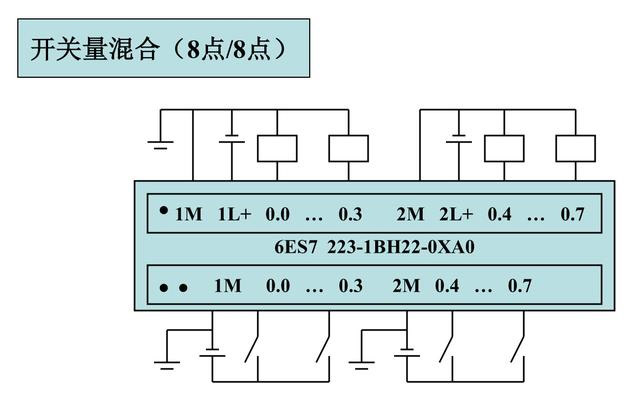

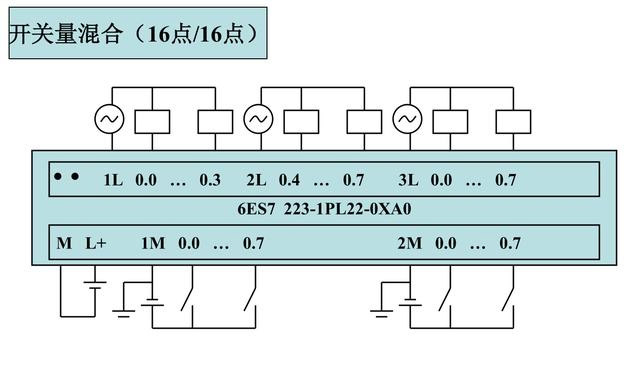

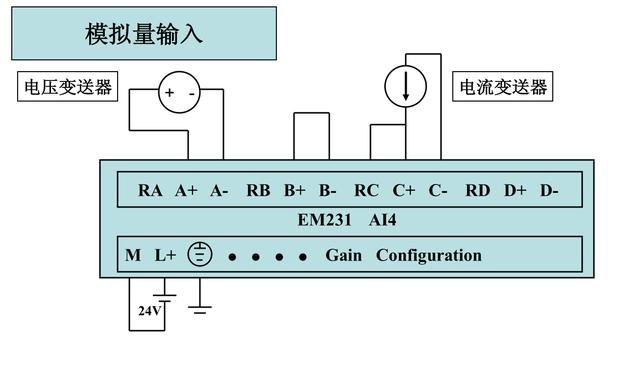

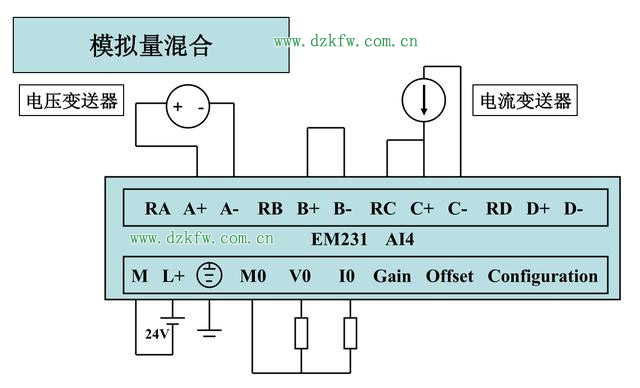

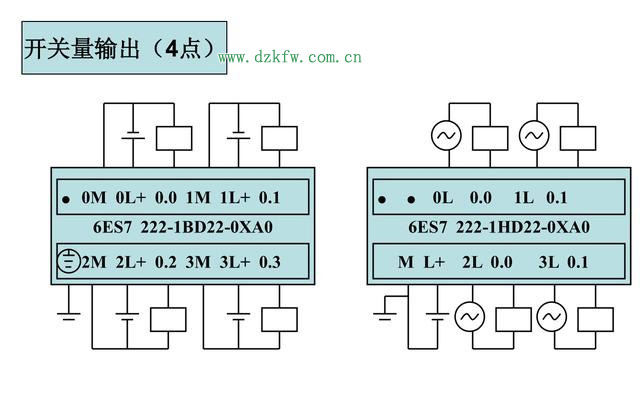

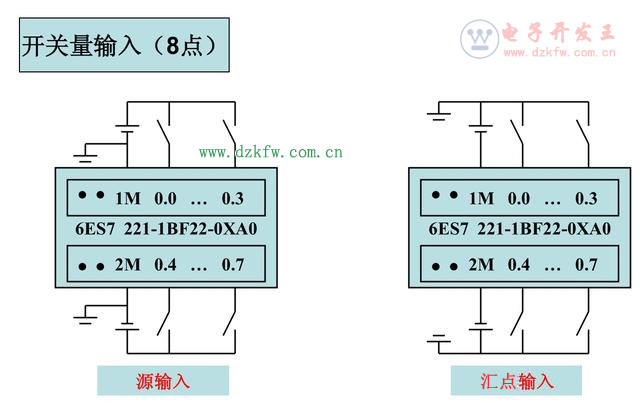

4.拓展模块

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

西门子S7-200系列PLC全套接线图

Tags：西门子plc,S7-200系列,PLC全套接线图

责任编辑：admin

上一篇文章：初学者必掌握plc梯形图解释

下一篇文章： 3分钟学会PLC编程，开关量、模拟量、脉冲量
