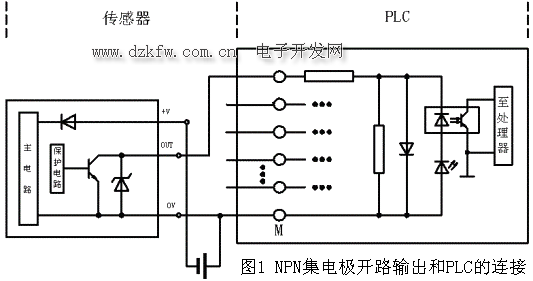

NPN集电极开路输出
由以上分析可知，NPN集电极开路输出为0V，当输出OUT端和plc输入相连时，电流从PLC的输入端流出，从PLC的公共端流入，此即为PLC的漏型电路的形式，即：NPN集电极开路输出只能接漏型或混合式输入电路形式的PLC，连接图如图1所示：

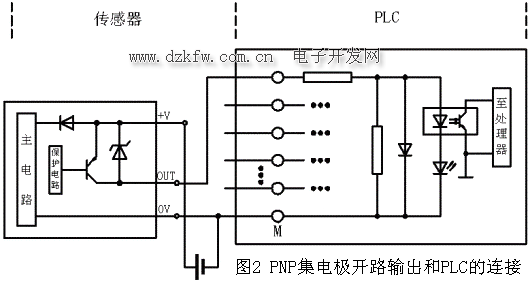

PNP集电极开路输出
PNP集电极开路输出为+V高电平，当输出OUT端和PLC输入相连时，电流从PLC的输入端流入，从PLC的公共端流出，此即为PLC的源型电路的形式，即：PNP集电极开路输出只能接源型或混合型输入电路形式的PLC，连接图如图2所示：
