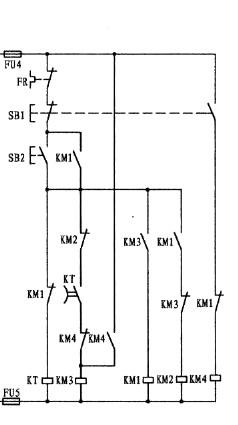

PLC没有断电延时型定时器，只有通电延时型定时器。本梯形图的工作原理：当外接启动按钮SB2按下，驱动第一梯级X000的常开接点闭合，通过串接其后的X001、T1、T0、Y002的常闭接点，接通输出继电器，由于Y000线圈的闭合，促使第一梯级第一支路中的并联常开触点闭合形成Y000线圈自保，至使Y000驱动的接触器KM3闭合将电动机绕组接成星形。在这同时，第二梯级中的左母线一侧的常开触点Y000闭合，通过串接其后的X001、Y003的常闭接点接通了输出继电器Y001和另一支路经Y002常闭接点相串的定时器线圈T0（K值为40）。由于Y001线圈的闭合使与本支路相并的母线一侧Y001闭合形成了Y001线圈自保。由于Y001线圈的闭合，接于Y001后的外部接触器KM1闭合，电动机处于星接启动状态。在Y001闭合的同时定时器T0也已开始计时，4S后定时器T0常闭接点，在第一梯级中切断了输出继电器Y000线圈，解除了星接。而在这同时，第三梯级中左母线一侧的T0 常开接点闭合，通过串接其后的X001、Y000的常闭接点，接通了输出继电器Y002。由于Y002的接通，并接于左母线一侧的Y002闭合，使Y002线圈形成自保。Y002线圈后所接的接触器KM2接通，完成了星角转换，使电动机进入了角接状态。第一梯级中与第三梯级中所串接的Y002和Y001常闭接点实质是星与角的互锁。停止按外接停止按钮SB1，从梯形图中可以看出由SB1驱动的第一梯级、第二梯级和第三梯级均串接了X001的常闭触点，其目的是让电动机在任一运行状态，均能可靠停止。而在第四梯级X001接的是常开触点，其一旦闭合，通过串接其后的定时器常闭接点，接通了输出继电器Y003线圈和定时器T1线圈，由于Y003线圈的闭合，其并接于第一梯级第二支路中的Y003常开接点接通了Y000线圈，驱动KM3闭合，使电动机的处于星接状态，以提供直流通道。在线圈Y003闭合后，驱动了外接接触器KM4在电动机停止交流供电的情况下向电动机提供直流电进行能耗制动。定时器线圈T1是与线圈Y003同时获电，并开始计时，计时时间一到，串接于第一梯级与第四梯级的常闭接点断开，使电动机完成了停车与制动的过程。外部接触器接线时，应考虑接触器间的互相联锁以防短路。另本梯形图没设置热保护。
