利用S7-200 PLC定时中断功能编制一个程序举例 ATCH和DTCH

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-11-21

利用定时中断功能编制一个程序,实现如下功能:当I0.0由OFF→ON,Q0.0亮1s,灭1s,如此循环反复直至I0.0由ON→OFF,Q0.0变为OFF。

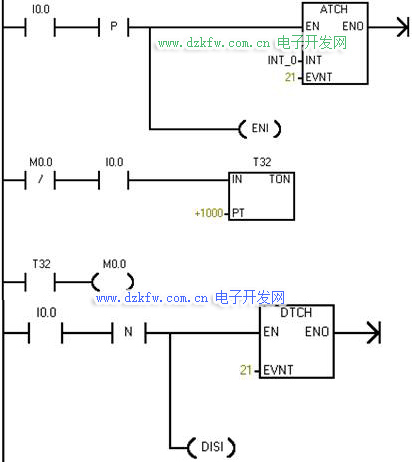

程序如图1所示。 说明:ATCH (//attach ) : 中断连接  DTCH ( Depatch ) : 中断分离

ATCH和DTCH用法梯形图主程序



LD     I0.0

EU

ATCH   INT_0, 21

ENI

LDN    M0.0

A      I0.0

TON    T32, +1000

LD     T32

=      M0.0

LD     I0.0

ED

DTCH   21

DISI





INT0



LDN    Q0.0

=       Q0.0
