传感器反馈(4~20mA)到 PLC 模块,传感器只有两根线,一根接 24V,一根接模拟量模块?

作者:佚名    文章来源:本站原创    点击数:3948    更新时间:2021-12-12



不会,因为PLC内部有电气隔离。

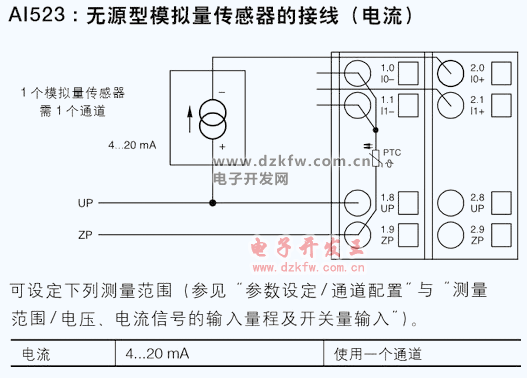

下图是ABB的电流输入模块原理图:

ABB的电流输入模块原理图

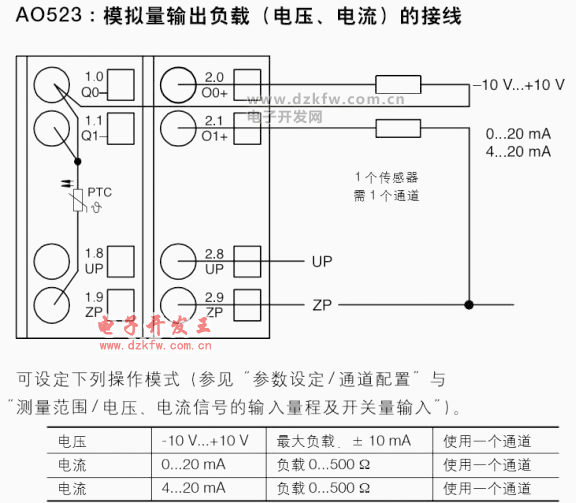

AO523模拟量输出负载(电压电流)的接线

只要按所用PLC技术手册中的接线图接线,一般都不会有问题。

================

说点题外话。

知道为何PLC在工业环境下得到广泛运用,其原因就是它经过了严格的EMC测试和认证。

所谓EMC,指的是电磁骚扰。

在变电站内,电磁骚扰很厉害,一般的工控机及其输入输出接口很容易被击穿。尤其是群脉冲电磁骚扰,工控机根本就无法过关。

我们原先在配套变电站监控时,现场开关柜内都使用工控机,但后来实在被售后和维修搞得不甚其烦。再后来,全部更换为PLC后,这些问题引刃而解。

因此,题主的这个担忧是多余的。

尽管道理是这样的,但在采购某款PLC时,一定要看它的EMC报告,以及它的电气隔离技术。不管是模拟量还是开关量,一定要有内部隔离才行。

我们曾经使用过某款国产PLC用在某石化工程中,结果电气隔离出了问题,全部更换后,这家公司的产品也被列入了黑名单,从此不会出现在公司的采购名单中。

有许多初学者总认为单片机是万能的,什么地方都能对付。他们认为,PLC其实也是单片机产品。然而,他们忽略了最重要的一环:PLC是经过了严格EMC测试过的单片机产品,与自己设计的单片机产品根本就不在同一个起跑线上。

总而言之,题主在使用PLC产品时,一定要看它的检测报告,这样使用起来才能给自己一个放心。

=====================================

首先,题主所说的传感器,应该是变送器,传感器是将物理量变为电信号,可以是v,mv,mA,Ω。题主说的4~20mA输出的传感器,其实应该叫做变送器,是把各种电信号转化为标准的4~20mA信号的仪表。

第二,变送器分两线制和四线制,题主所提的应该是两线制的。也就是工作电源和信号传送都由这两根线完成。但不能简单的说一根是电源线,一根是信号线。

第三,两线制变送器的两个接线端子间确实有24v,并不是题主所说和地有24v。

第四,电流输入模块也分两线制和四线制的。两线制时变送器的工作电源也由模块提供,变送器直接接到模块两根线。四线制时需要外部窜接24v电源。具体做法是24v+接变送器正极,变送器正极接模块正极,模块负极再接电源24v负极。务必形成回路。
