一、电路说明：
抢答器可以根据抢答情况，显示优先抢答者的号数，同时蜂鸣器发声，表示抢答成功。抢答器由抢答，编码，优先，锁存，数显及复位电路组成。
本抢答器电路可同时进行八路优先抢答。按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。复位后，显示清零，可继续抢答。S1～S8 为抢答键；S9 为复位键；CD4511 是一块含BCD—7 段锁存/译码/驱动电路于一体的集成电路，其中1、2、6、7 为BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁存允许端，当LE 由"0"变为"1"时，输出端保持LE 为0时的显示状态。16 脚为电源正，8 脚为电源负。电路的供电电压是4.5V，套件中配有三节5号电池盒，方便使用。。

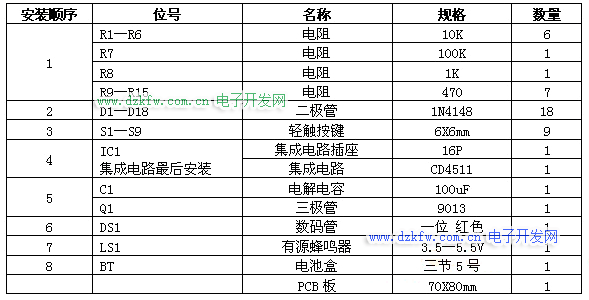

二、元件清单：

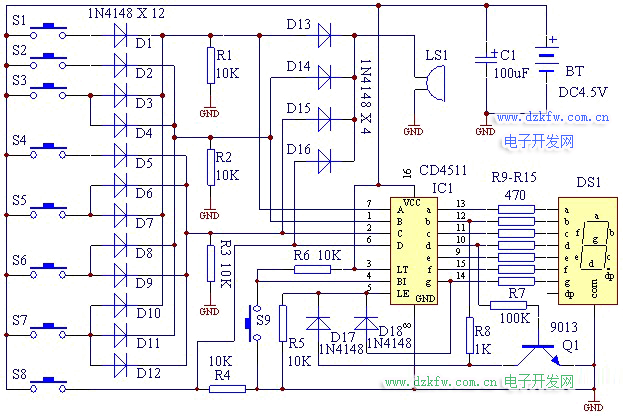

三、电路原理图：

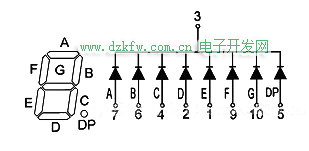

四、数码管引脚图：


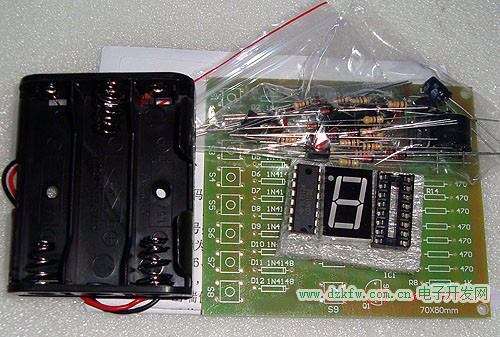

五、未焊接的散件图：

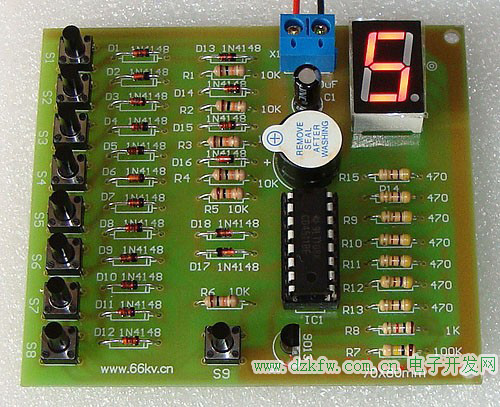

六、焊接好的成品图：（套件包含电池盒）
