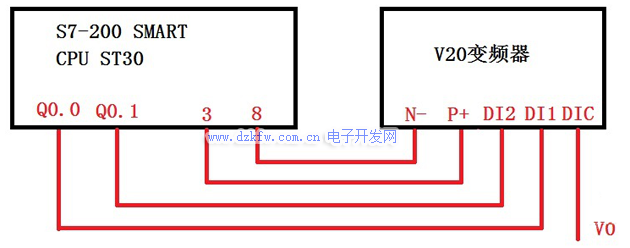

西门子PLC控制变频器时经常碰到需要频繁修改频率,只能选择用PLC通信来给定频率,在通过数字输出Q点来控制变频器启停正反转,从而实现PLC自动控制。在此我们以CPU ST30和V20变频器为例来讲解。硬件连接如下图所示:
那么变频器该如何设置参数配合呢?在调试参数之前对变频器进行恢复出厂缺省值操作,方法如下:
参数 |
功能 |
设置 |
P0003 |
用户访问级别 |
= 1(标准用户访问级别) |
P0010 |
调试参数 |
= 30(出厂设置) |
P0970 |
工厂复位 |
= 21: 参数复位为出厂默认设置并清除用户默认设置(如已存储) |
V20设置了参数访问级别P0003,需将级别改成专家才可访问全部应用参数,方法如下:
P0003 |
用户访问级别 |
0 |
用户自定义参数列表 |
1 |
标准:允许访问常用参数 |
2 |
扩展:允许扩展访问,例如,访问变频器 I/O 功能 |
3 |
专家:仅供专家使用 |
4 |
维修:仅供经授权的维修人员使用,有密码保护 |
设置启停命令源为外部端子控制P0700,方法如下:
P0700[0...2] |
选择命令源 |
选择数字量命令源。 |
|
0 |
出厂默认设置 |
1 |
操作面板(键盘) |
2 |
端子 |
5 |
RS485 上的 USS / MODBUS |
设置外部输入端子的功能P0701至P0704,方法如下:
P0701—P0714 |
数字量输入端子的功能 |
0 |
禁止数字量输入 |
1 |
ON / OFF1 |
2 |
ON 反向/ OFF1 |
3 |
OFF2 - 按惯性自由停车 |
4 |
OFF3 - 快速斜坡下降停车 |
5 |
ON / OFF2 命令 |
9 |
故障确认 |
10 |
正向点动 |
11 |
反向点动 |
12 |
反转 |
13 |
MOP(电动电位计)升速(增加频率) |
14 |
MOP 降速(减小频率) |
15 |
固定频率选择器位 0 |
16 |
固定频率选择器位 1 |
17 |
固定频率选择器位 2 |
18 |
固定频率选择器位 3 |
22 |
快速停车命令源 1 |
23 |
快速停车命令源 2 |
24 |
快速停车超驰 |
25 |
直流制动使能 |
27 |
PID 使能 |
29 |
外部跳闸 |
33 |
禁止附加频率设定值 |
99 |
BICO 参数设置使能 |
设置控制线式P0727,方法如下:
参数 P0727 |
功能 |
0 |
西门子标准控制(启动/方向) |
1 |
2 线控制(正向/反向) |
2 |
3 线控制(正向/反向) |
3 |
3 线控制(启动/方向 |
参数P1000 |
频率设定选择 |
0 |
无主设定值 |
1 |
MOP 设定值 |
2 |
模拟量设定值 |
3 |
固定频率 |
5 |
RS485 上的 USS/MODBUS |
7 |
模拟量设定值 2 |
10 |
无主设定值 + MOP 设定值 |
11 |
MOP 设定值 + MOP 设定值 |
12 |
模拟量设定值 + MOP 设定值 |
13 |
固定频率 + MOP 设定值 |
15 |
RS485 上的 USS/MODBUS + MOP 设定值 |
17 |
模拟量设定值 2 + MOP 设定值 |
20 |
无主设定值 + 模拟量设定值 |
21 |
MOP 设定值 + 模拟量设定值 |
22 |
模拟量设定值 + 模拟量设定值 |
23 |
固定频率 + 模拟量设定值 |
25 |
RS485 上的 USS/MODBUS + 模拟量设定值 |
27 |
模拟量设定值 2 + 模拟量设定值 |
30 |
无主设定值 + 固定频率 |
还要设置变频器通信相关参数,
参数 |
功能 |
设置 |
P2010[0] |
USS / MODBUS 波特率 |
可能的设置:= 6: 9600 bps(工厂缺省值)= 7: 19200 bps= 8: 38400 bps...= 12: 115200 bps |
P2014[0] |
USS / MODBUS 报文间断时间[ms] |
设为 0 时不发生故障(即看门狗被禁止) |
P2021 |
Modbus 地址 |
范围:1 至 247(工厂缺省值:1) |
P2022 |
Modbus 应答超时[ms] |
范围:0 至 10000(工厂缺省值:1000) |
P2023 |
RS485 协议选择 |
=1 USS工厂缺省值 = 2: Modbus |

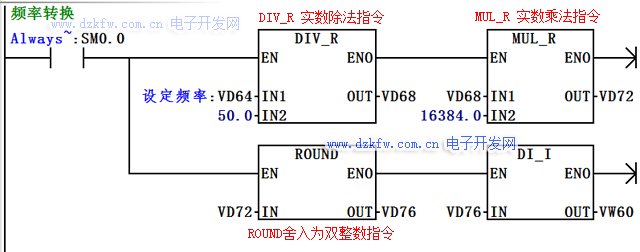

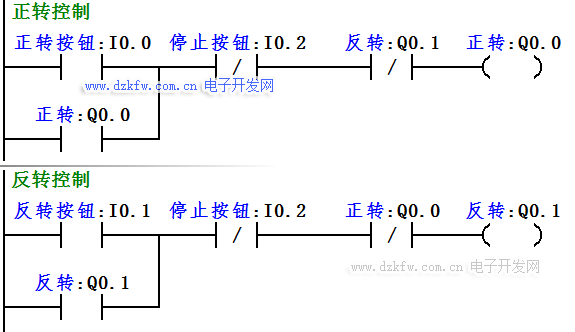

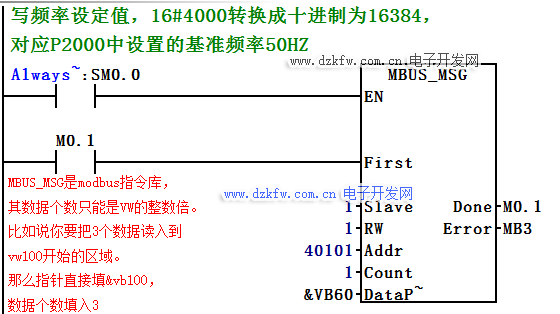

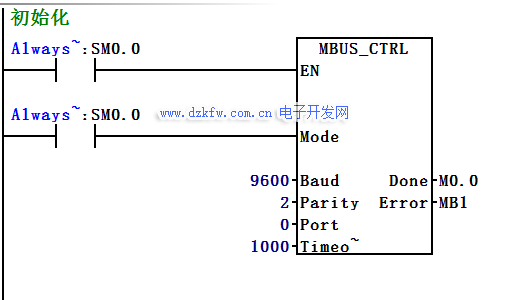

设置好参数后接下来就是编写程序如下:
