一、以太网通讯优势：

PLC常用的通讯方式无非RS232,RS485以及以太网通讯，以太网通讯相对与前面二者的主要优势在于，以太网通讯距离更远可以通过一个交换机非常容易的将多台设备联系在一起，设备之间交换数据也变的非常容易

二、硬件组网：

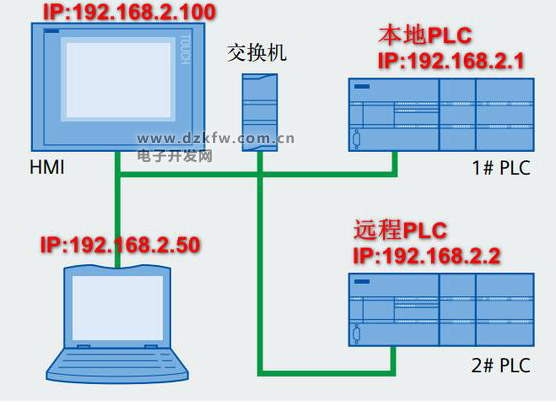

如上图所示，绿色的代表普通网线，我们只需将所有设备通过网线连接到一个交换机中即可组建一个以太网硬件网络，网络中的每一个设备都需要一个独立的IP地址且所有设备IP地址要处于同一网段。

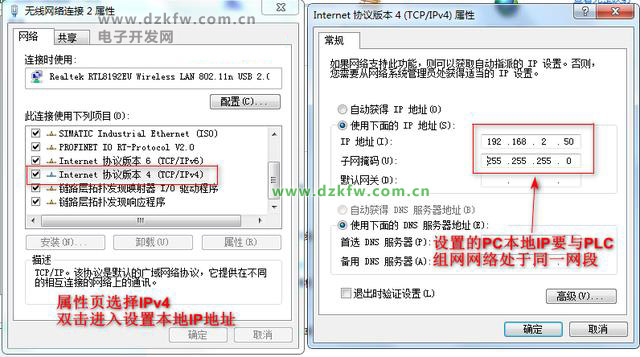

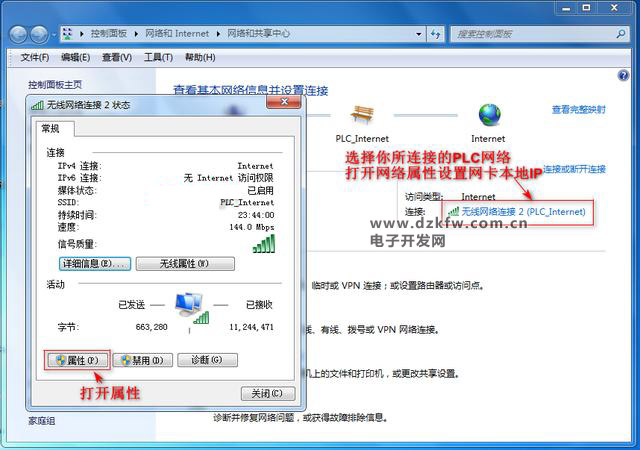

这里单独讲下如何设置PC的IP地址，请看下图：

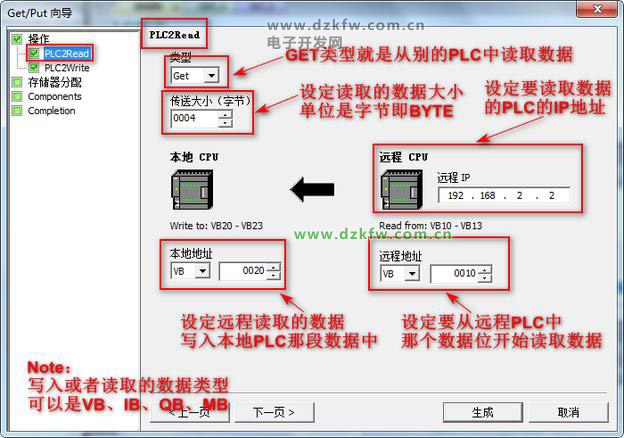

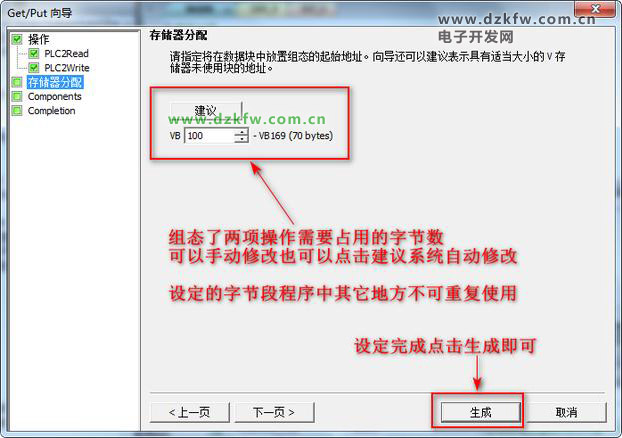

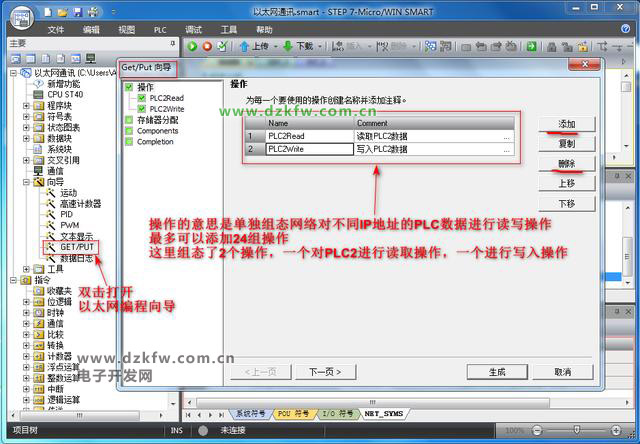

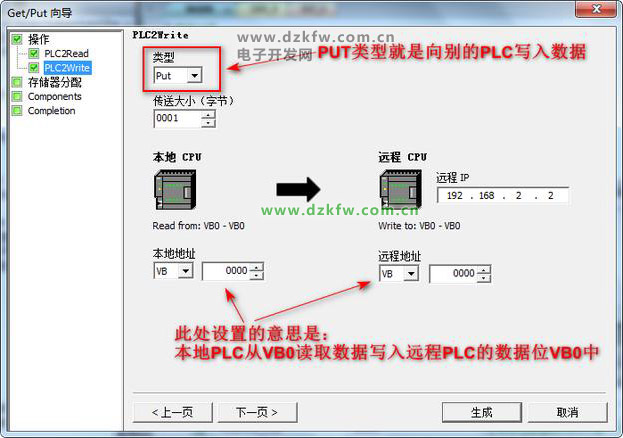

三、以太网编程：

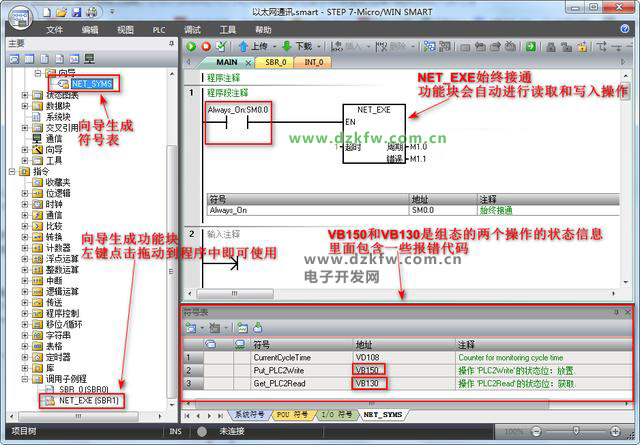

对于NET_EXE功能块引脚的讲解：

1) 必须用SM0.0来使能NET_EXE，以保证该指令的正常运行；

2) Timeout：超时参数。0=不延时；1-32767=表示以秒为单位的超时延时时间。如果通信有问题的时间超出此延时时间，则报错误；

3) Cycle：周期参数。此参数在每次所有网络读写操作完成时切换其开关量状态；

4) Error：错误参数。0=无错误，1=有错误。

四、状态字讲解（错误代码查询）：

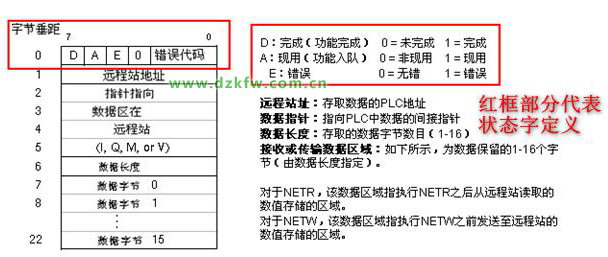

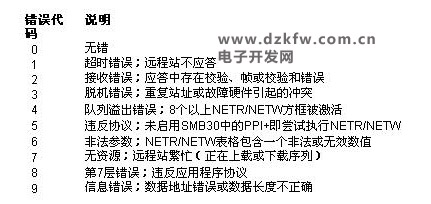

状态字按我们组态的就是VB130和VB150，它们高4位的含义如上图红框所示，低四位代表错误代码，错误代码以十进制方式表示，错误代码如下图：
