会员注册主要点：
SHRB:移位寄存器指令，
其中：
EN： 为使能端；
DATA：需要保存的数据位(bit)；
S_BIT：移位寄存器的最低位
N ：移位寄存器的长度（bits）

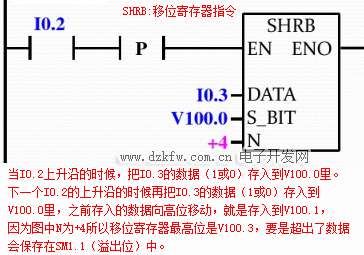

例如：
就是当I0.2上升沿的时候，把I0.3的数据（1或0）存入到V100.0里。下一个I0.2的上升沿的时候再把I0.3的数据（1或0）存入到V100.0里，之前存入的数据向高位移动，就是存入到V100.1，因为图中N为+4所以移位寄存器最高位是V100.3，要是超出了数据会保存在SM1.1（溢出位）中。当N为负值的时候就是高位保存，向低位移位。
