西门子Plc计数器指令的程序代码示例_产品数量检测梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023-01-02

西门子Plc计数器指令

主要包括:加计数CTU、减计数CTD和加/减计数CTUD总共有256个(C0~C255)。

计数器是对PLC内部的时钟脉冲进行计数,而计数器是对外部的或由程序产生的计数脉冲进行计数。计数器累计计数的当前值(16位有符号整数),存放在计数器的16位(bit)当前值寄存器中。

每个计数器只有一个16位的当前值寄存器地址。在一个程序中,同一计数器号不要重复使用,更不能分配给几个不同类型的计数器。

程序代码如下:

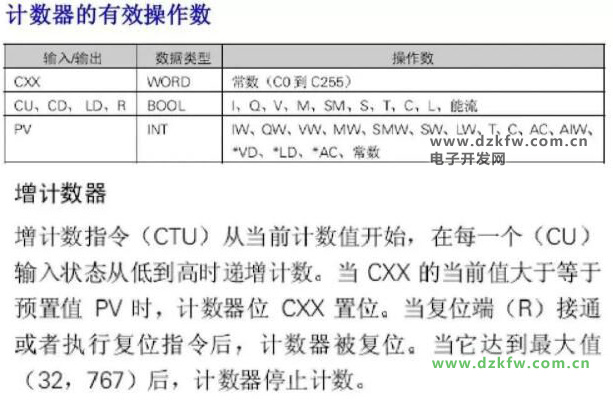

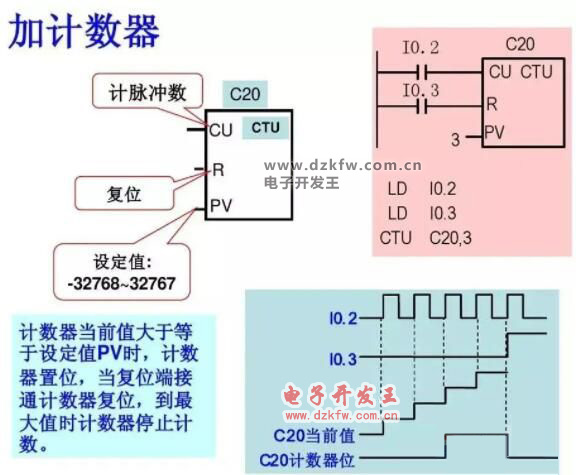

西门子plc加计数器CTU

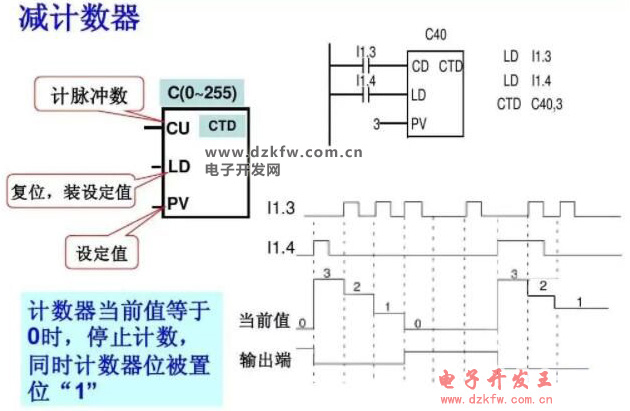

西门子plc减计数器CTD

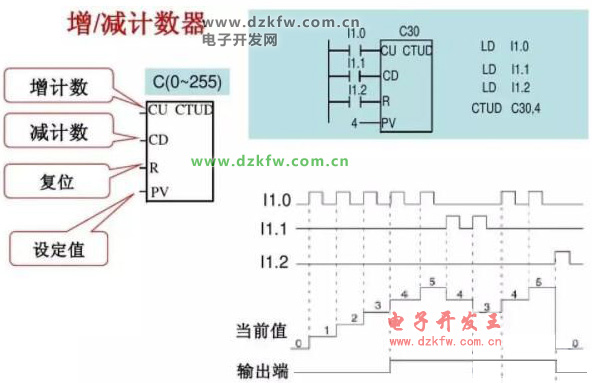

西门子plc增减计数器CTUD

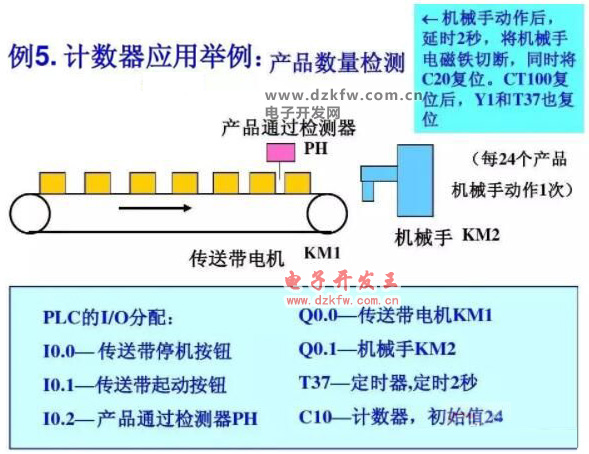

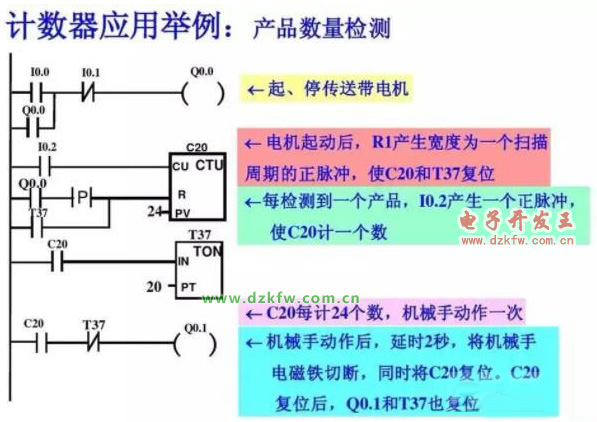

西门子plc计数器应用举例产品数量检测梯形图

西门子plc计数器应用举例产品数量检测
