这一节接着讲述西门子PLC输入寄存器，上一节我们讲到了，输入寄存器IB0的命名规则和使用方法，我们知道IB0最大只能存放0-255范围内的256个数。如果再大点的数该往哪里存放呢？比如789这个数。接下来我们做详细介绍。

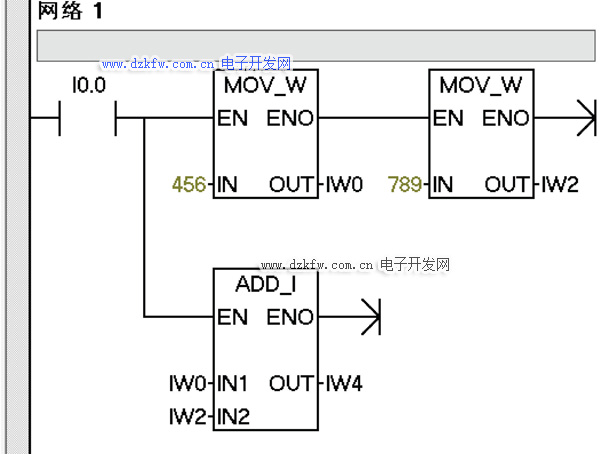

我们先看一张写好的程序的图片，看看我们讲的寄存器在程序中是个什么样子，如图1，这段程序实现的功能是（第一行）当PLC的外部接线端子I0.0接通后，首先把456这个数放到IW0这个输入寄存器中，然后再把789这个数放到IW2这个输入寄存器中，（第二行）接着把IW0和IW2相加，也就是456+789，然后把计算结果放在IW4中。这样IW4中的数据就是456+789=1245。这个程序能看懂它的意思就行了，不用太深究。重点是IW0这个输入寄存器是怎么放得下456这个数的。

图1

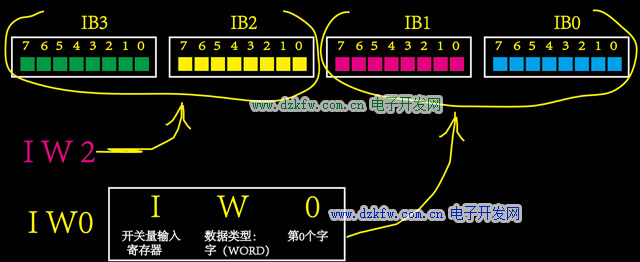

接下是来看图2，这就是输入寄存器IW0的命名规则，同样的I指的是什么就不用多说了，大家都知道。W指的是数据类型是字（WORD）型的，0指的就是从第0个字节开始，开始后到哪一个字节结束呢？到第一个结束，即IW0包含（IB0和IB1两个字节）。IW2就包含（IB2和IB3两个字节）。为什么包含两个字节呢？我们以前学过，字（WORD）型的数据类型是16位的，IB0和IB1两个字节正好是16位。

所以IW0=“00000000 00000000”到“11111111 11111111”换算成十进制就是“0--65535”。再回到图1的问题，我们看到IW0放456这个数完全没有问题的。同样的IW4放1245也没问题。

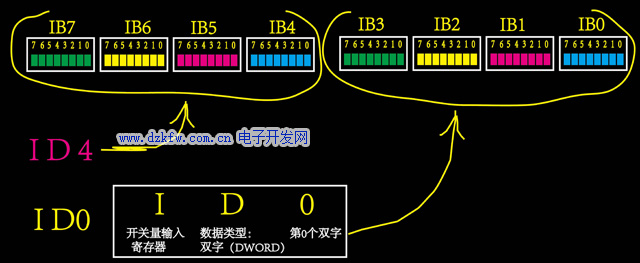

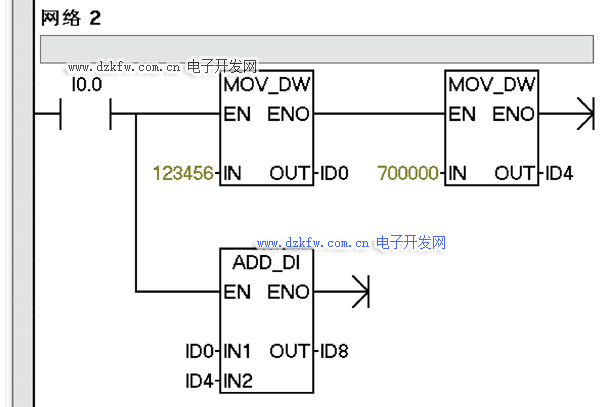

接下是来就是ID0了，它和上面IW0的命名规则是一样的，不一样的地方就是，ID0的数据类型是双字（DWORD）型的，包含4个字节（IB0，IB1，IB2，IB3），是32位的。它的数据范围更大“0--4294967295”可以放的下40多亿的数。具体程序和命名规则看图3，图4

说明一下，双字（DWORD）型是PLC所能处理的最大的数据类型（32位）了，再大的就没有了。当然了，还有双整形（DINT）和实数型（REAL）,但它们也都是32位的，只不过它们可以表示，有符号的和带小数点的数罢了，但都是用“D”来表示。

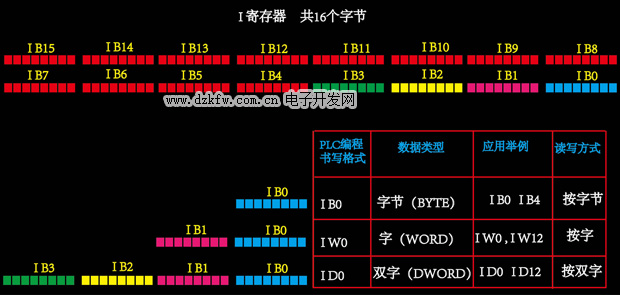

好了，总结这两节所讲，，可以得出如图5。可见编写西门子S7-200 PLC的程序，就是编写如图5上的这些类型。例如：（按位的I0.0 I0.6 Q1.2 M12.4 V1200.3）（按字节的IB0 QB1 MB8 VB500）（按字的IW0 MW4 VW1002）（按双字的ID0 MD4 VD80）。如果你能看明白，说明这两节讲的你已经掌握了，可以接着往下学习了。
