触摸屏型号：TPC7022Ex  品牌：昆仑通态
软件版本：McgsPro3.3
从机PLC：s7-200 Smart SR-60

昆仑通态的触摸屏TPC7022Ex自带一个以太网口，支持和s7-200 smart进行通讯，下面我详细描述一下这个配置过程。

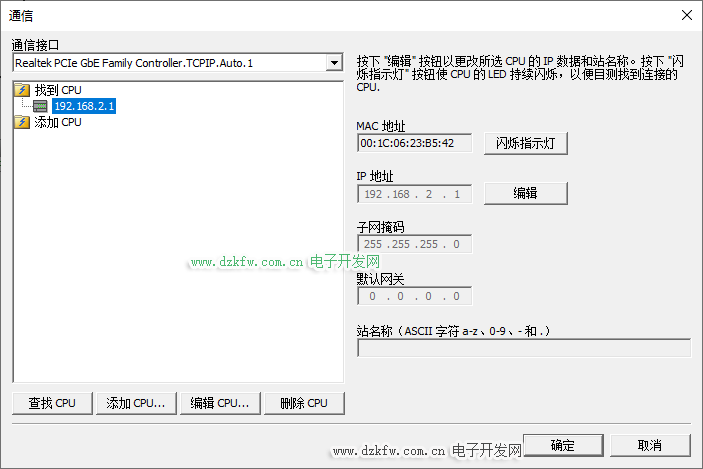

1.首先我们需要知道s7-200 smart的IP地址，这个可以用STEP 7-MicroWIN SMART这个软件扫描出来，详细的过程不再描述，扫描成功的IP地址如下所示。

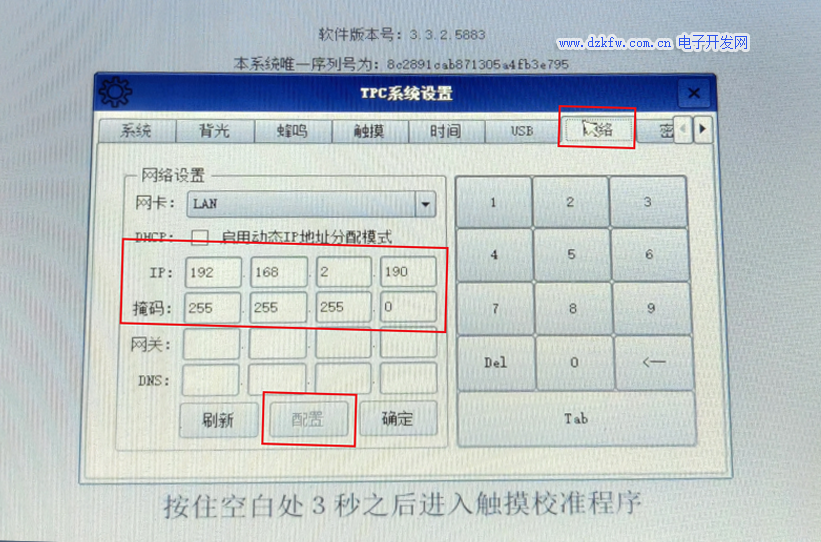

2.然后我们需要配置TPC7022Ex的IP地址和s7-200 smart的IP地址在一个网段，进去系统参数设置，TPC7022Ex的以太网配置如下所示，我们配置
TPC7022Ex的IP地址为192.168.2.190。【这里配置为一个网段即可】

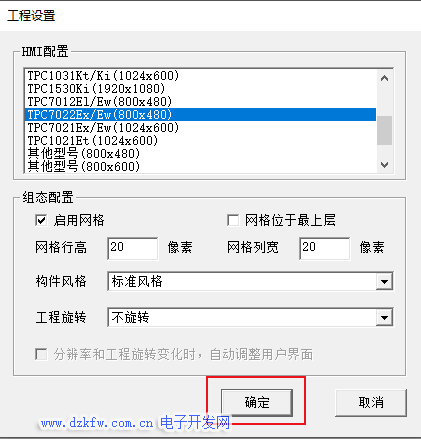

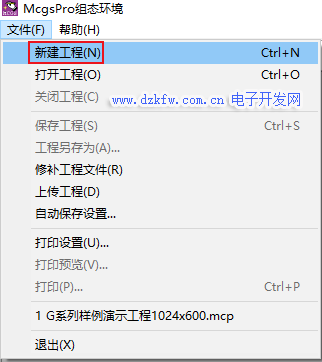

3.新建一个McgsPro工程，选择HMI为TPC7022Ex。

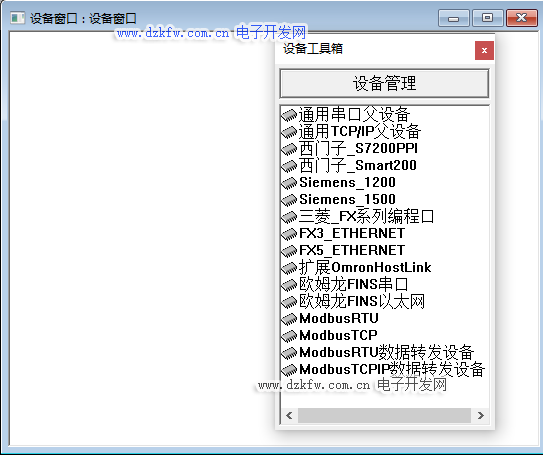

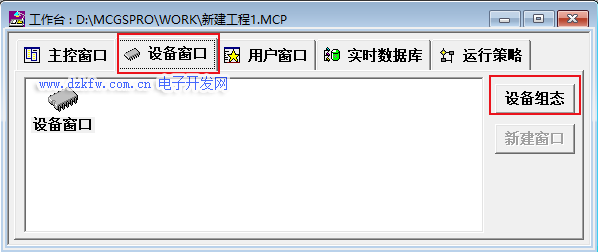

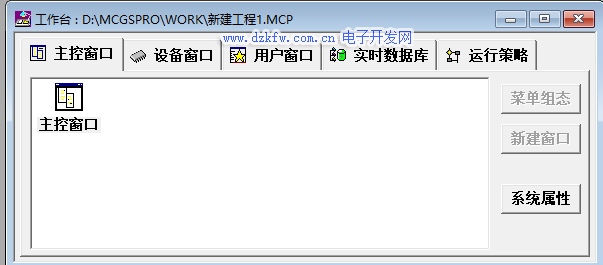

4.点击设备窗口，点击设备组态。

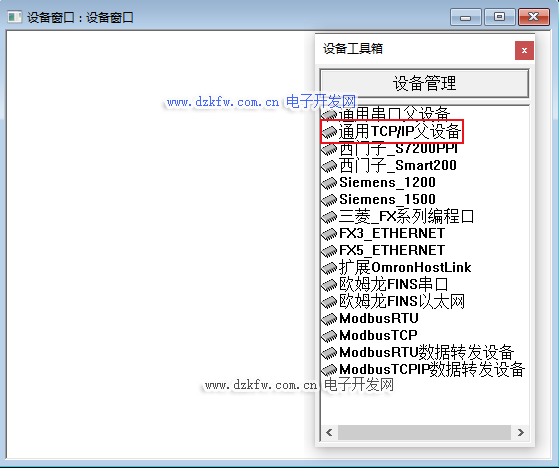

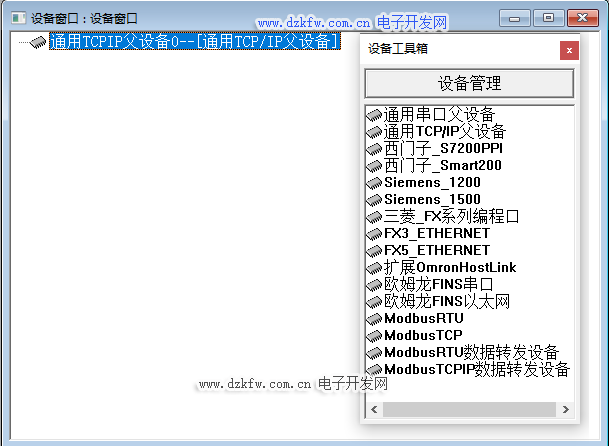

5.新建一个通用TCP/IP父设备，以太网子设备，须挂接在“通用TCP/IF父设备”下才能工作。

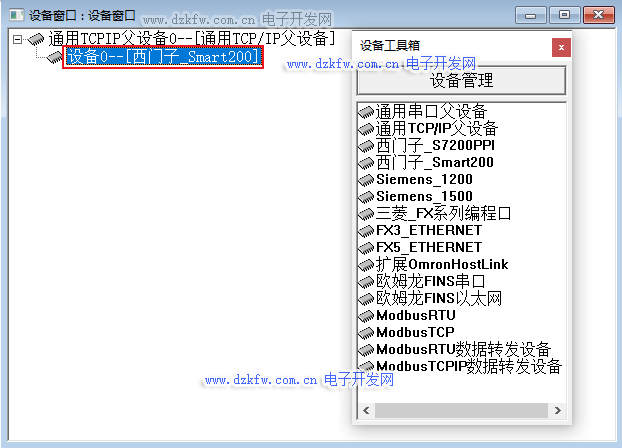

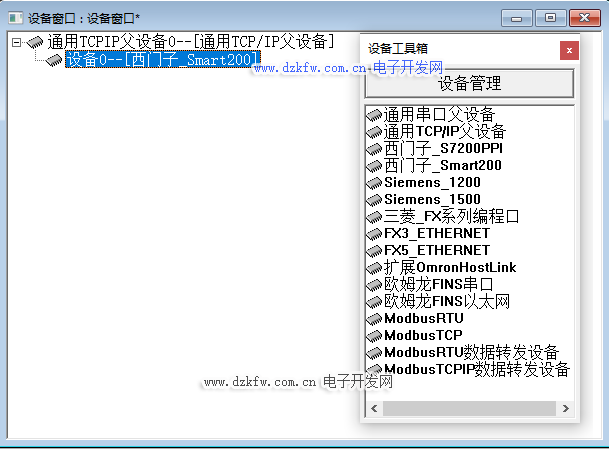

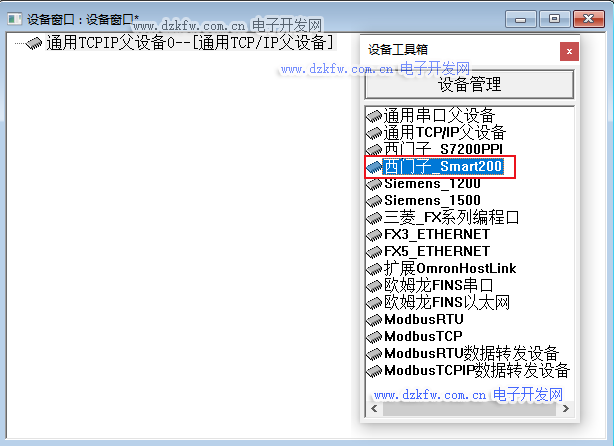

6.新建一个子设备Smart200。

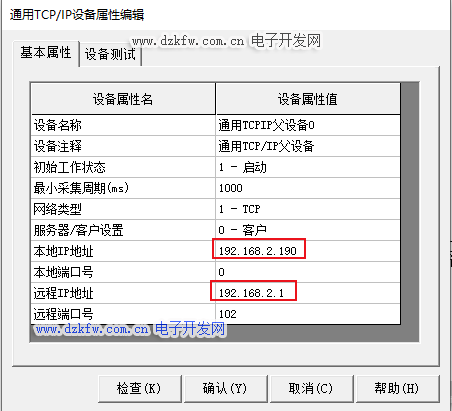

7.配置父设备的通讯参数如下。
本地IP地址为触摸屏HMI设置的IP地址，远程IP地址为smart的IP地址。

子设备和父设备的通讯参数表示的含义，可以看帮助文档，由详细的说明，帮助文档通过下面的链接打开。

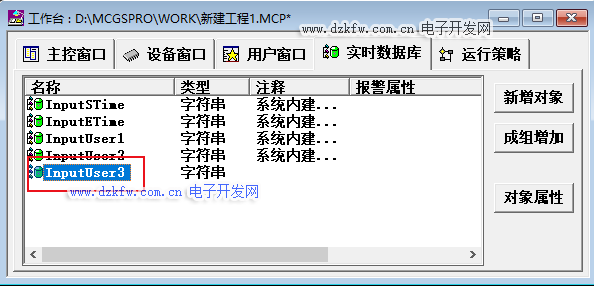

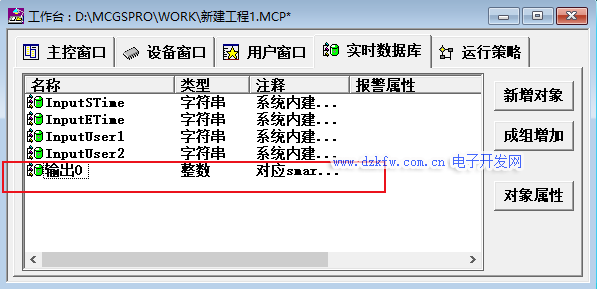

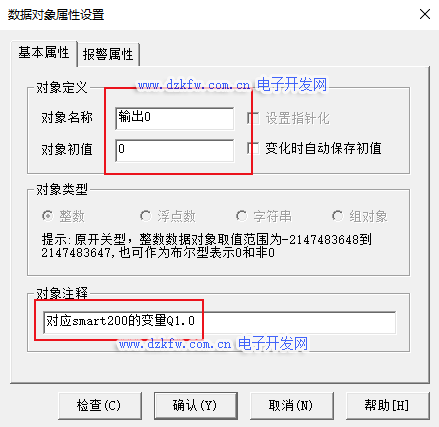

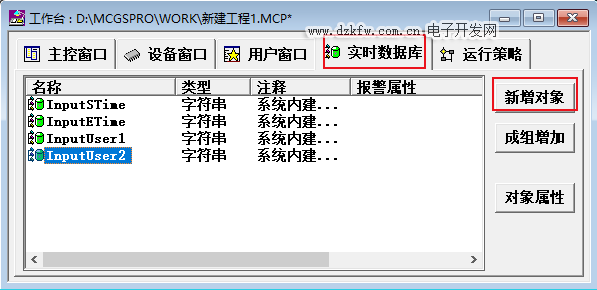

8.新建一个对象，整数类型，命名为输出0。

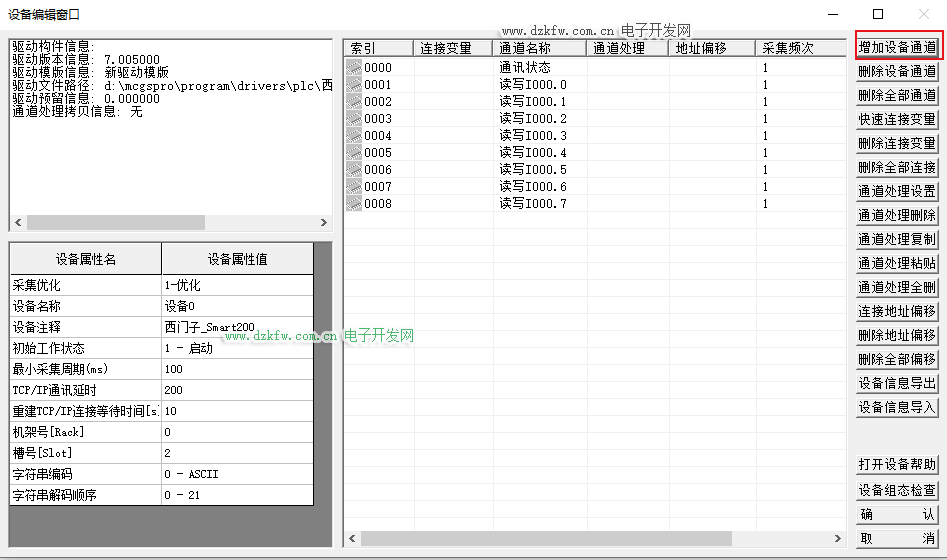

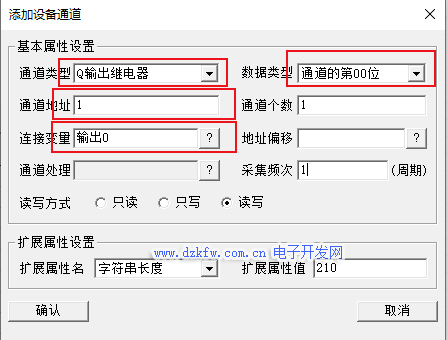

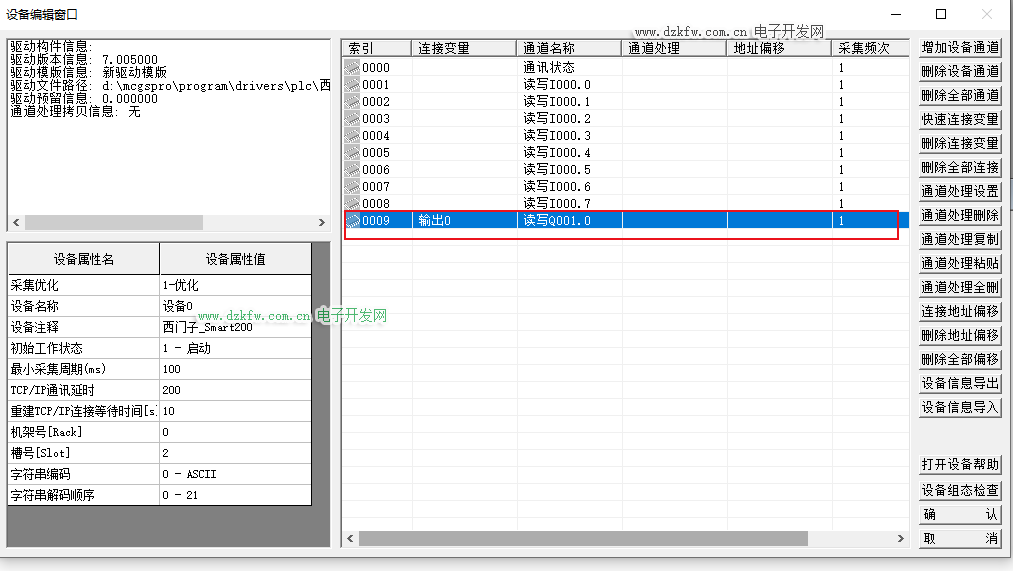

9.在设备编辑窗口中增加一个设备通道，对应PLC的Q1.7，并和变量输出0关联起来。

定义好的通道和变量的关联如下所示：

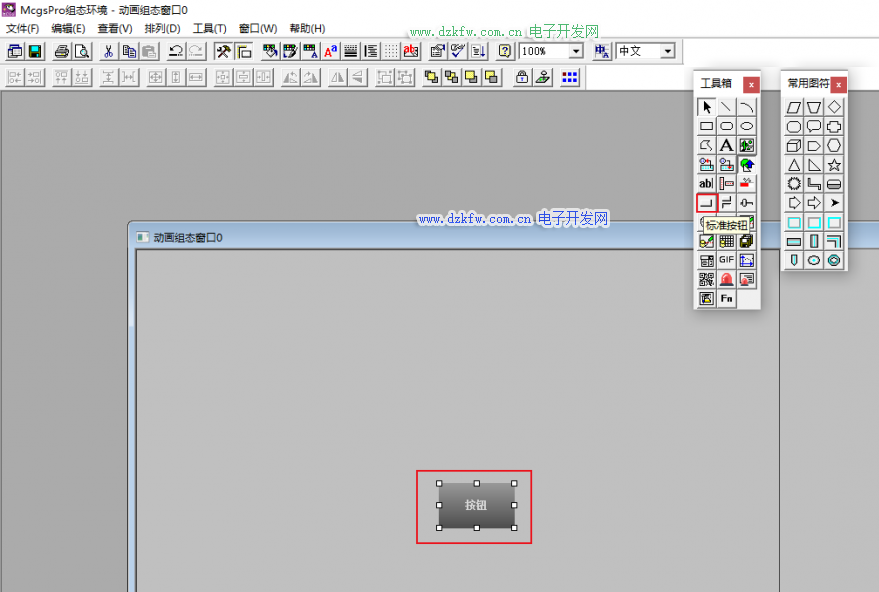

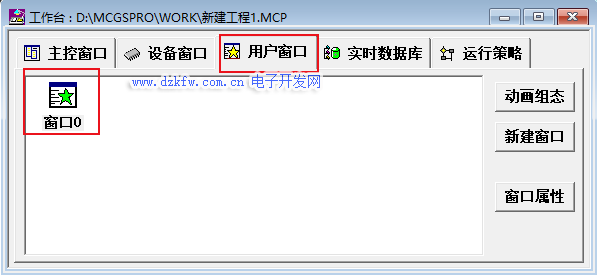

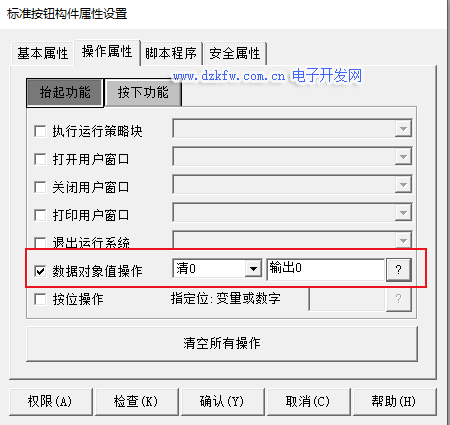

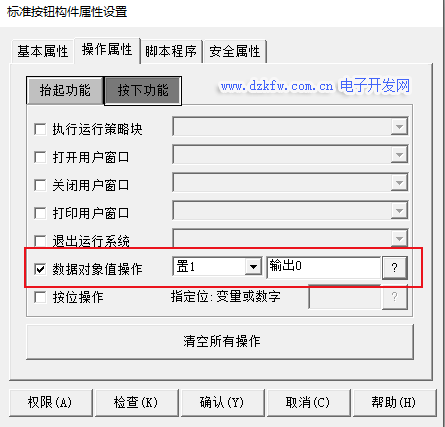

10.用户窗口上放置1个按钮，按钮按下或者弹起的时候，对对象输出0进行操作。

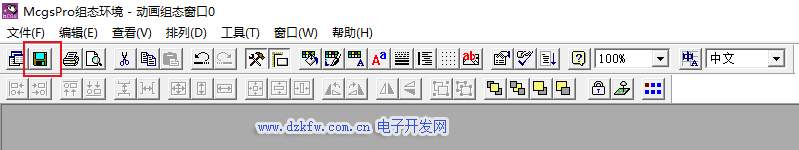

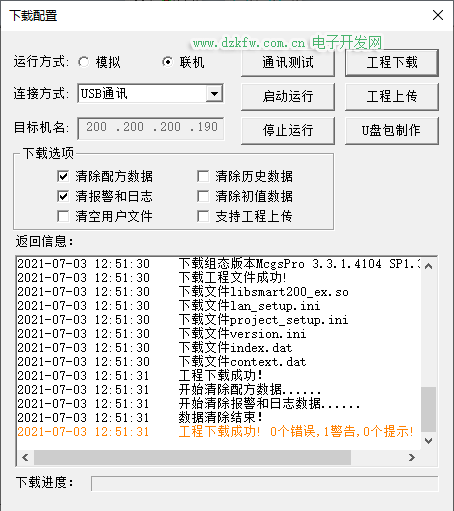

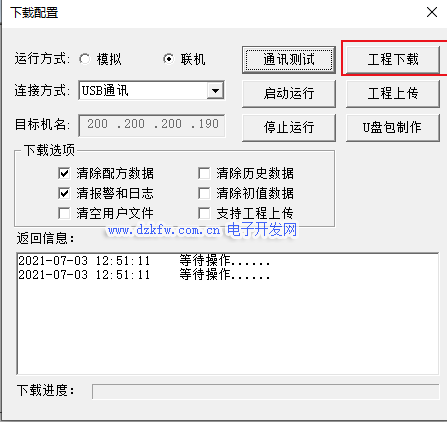

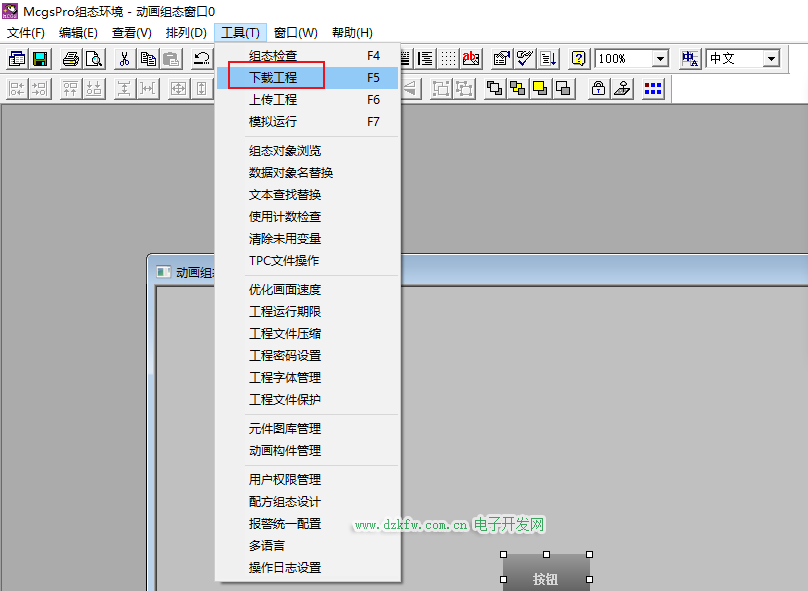

11.点击保存，然后进行工程的下载。

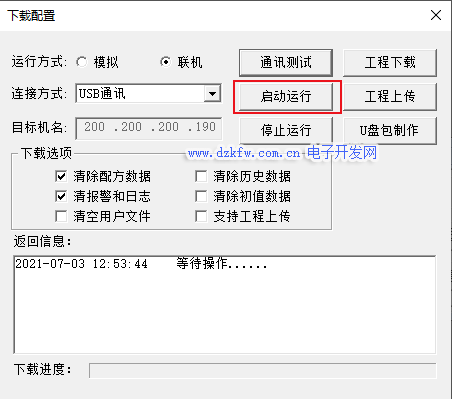

12.点击启动运行，HMI的画面运行。

点击HMI上的按钮，可以清楚的观察到按下按钮的时候，Q1.0有输出，弹起的时候没有输出。观察效果和设置一致，说明TPC7022Ex和smart通讯成功。
