plc梯形图实例:温度的检测与控制实训

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-08

温度的检测与控制实训
PLC构成温度的检测和控制系统,接线图及原理图如图7-40,7-41所示。
1. 控制要求
温度控制原理:通过电压加热电热丝产生温度,温度再通过温度变送器变送为电压。加热电热丝时根据加热时间的长短可产生不一样的热能,这就需用到脉冲。输入电压不同就能产生不一样的脉宽,输入电压越大,脉宽越宽,通电时间越长,热能越大,温度越高,输出电压就越高。
 PID闭环控制:通过PLC+A/D+D/A实现PID闭环控制,接线图及原理图如图7-40,7-41所示。比例,积分,微分系数取得合适系统就容易稳定,这些都可以通过PLC软件编程来实现。
2. 程序设计
    如图7-42所示梯形图模拟量模块以EM235或EM231+EM232为例。

PID控制梯形图

                                                                  图7-42 PID控制梯形图
温度控制的PID控制梯形图
                                                                      图7-42(续)
脉宽调制

温度变送
温度变送
 温度检测和控制示意图

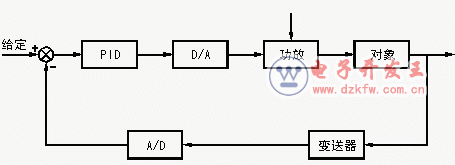

plc温度检测与控制:PID控制示意图

 PID控制示意图
