读取和设置实时时钟

LAD/FBD	STL		说明
	TODRX	T	读取扩展实时时钟指令从 PLC 中读取当前时间、日期和夏令时组态，
			并将其装载到从 T 所分配地址开始的 19 字节缓冲区中。
	TODWX	T	设置实时时钟指令使用字节地址 T 分配的 19 字节时间缓冲区数据将新的时间、日期和夏令时组态写入到 PLC 中。

 说明

READ_RTC、SET_RTC 编程提示

不接受无效日期。 例如，如果您输入 2 月 30 日，则将发生非致命日时钟错误

(0007H)。不要在主程序和中断例程中使用 READ_RTC/SET_RTC 指令。 执行另一个

READ_RTCX/SET_RTCX 指令时，无法执行中断例程中的 READ_RTCX/SET_RTCX 指

令。在这种情况下，系统标志位 SM4.3 会置位，指示尝试同时对日时钟执行二重访问，导致 T 数据错误（非致命错误 0007H）。

CPU 中的日时钟仅使用年份的最后两位数，因此 2000 年表示为 00。但使用年份值的用户程序必须考虑两位数的表示法。

2099 年之前的闰年均可正确处理。

8 字节时间缓冲区的格式，从字节地址 T 开始

 所有日期和时间值必须采用 BCD 格式分配（例如，16#12 代表 2012 年）。 00 至

 99 的 BCD 值范围可分配范围为 2000 至 2099 的年份。

超出断电时长对 CPU 时钟的影响

超出断电时长后，CPU 将初始化为下表所示的时间值。

 说明

 紧凑型 S7-200 SMART CPU 型号 CR40 和 CR60 不含 RTC（实时时钟）或超级电容

可借助 READ_RTC 和 SET_RTC 指令设置 CPU 型号

CR40 和 CR60 的年份、日期和时

间值，但这些值会在下一次 CPU 断电再重新上电时丢失。 上电时，日期和时间将初始化为 2000 年 1 月 1 日。

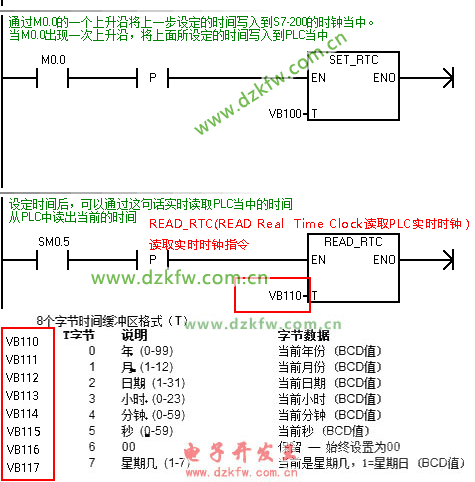

1、SET_RTC（设置时钟）指令
定义连续8个字节的数据区，每个字节分别是 年、月、日、时、分、秒、保留、星期，每个字节都是BCD码，组合起来的时钟必须时合法的时钟。
写时钟指令需要严格按照8个字节的时钟缓冲区格式，设置相应的数据单元，任何不合格的数据都可能造成不能写入的现象。注意数据的格式必须是BCD格式，可以说是将10进制数换成16进制表示，如16#59（59H）就是59（秒/分等）。
 执行写时钟指令要保证缓冲区所有字节都包含合法数据；仅修改某些数据时，其他字节不能包含非法数值，否则会发生错误。
写时钟指令必须使用一次性的脉冲（沿）触发条件，不能持续激活写时钟指令。

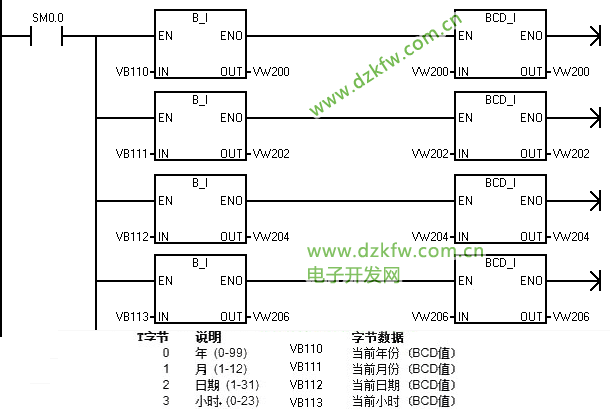

2、用库指令SET_RTC_I ，它也是8个字节，只是用单节是十进制整数格式存储，不用 BCD 码，指令会将其换成BCD码，同样要用沿调用。

3、READ_RTC（设置时钟）指令
定义连续8个字节的数据区，每个字节分别是 年、月、日、时、分、秒、保留、星期，每个字节都是BCD码，组合起来的时钟必须时合法的时钟。
