S7-200 PLC设置实时时钟指令,SET_RTC

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-10

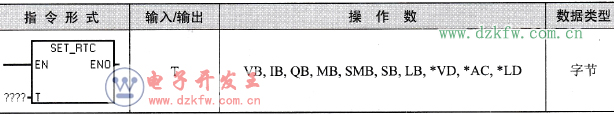

    (1)设置实时时钟指令:SET_RTC,详细信息见表6-71。
    表6-71    设置实时时钟指令
设置实时时钟指令
    (2)指令功能:指令将当前时间和日期写入用T指定的8个字节的时间缓冲器中,如图6-125所示。
设置实时时钟指令程序
    图6-125    设置实时时钟指令程序
    使用该指令注意事项如下。
    ①所有日期和时间值必须采用BCD格式编码。
    ②S7-200 CPU不会根据日期核实星期是否正确,无效日期可能会被接受,例如2月30日。
    ③不要在主程序和中断例行程序中同时使用TODR/TODW指令。
    ④S7-200中的当日时钟仅使用年份的最后两位数字,例如16#04,表示2004年。
    ⑤断电后,CPU靠内置超级电容或外插电池卡为实时时钟提供缓冲电源,若长时间断电或内存丢失,则实时时钟将被初始化为默认值。

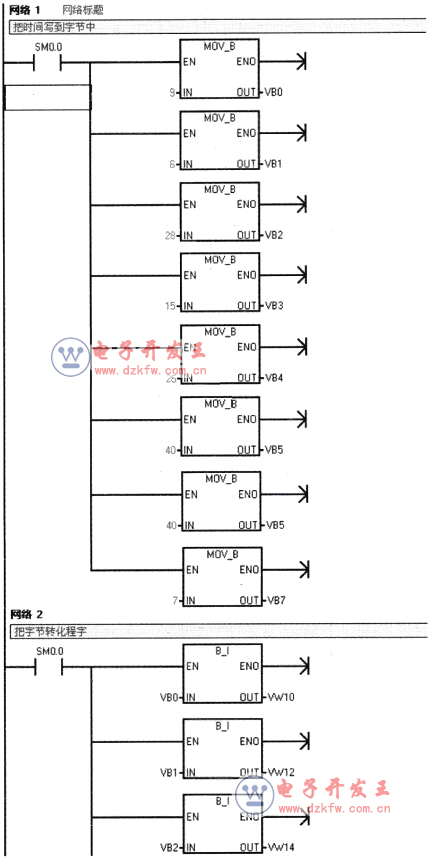

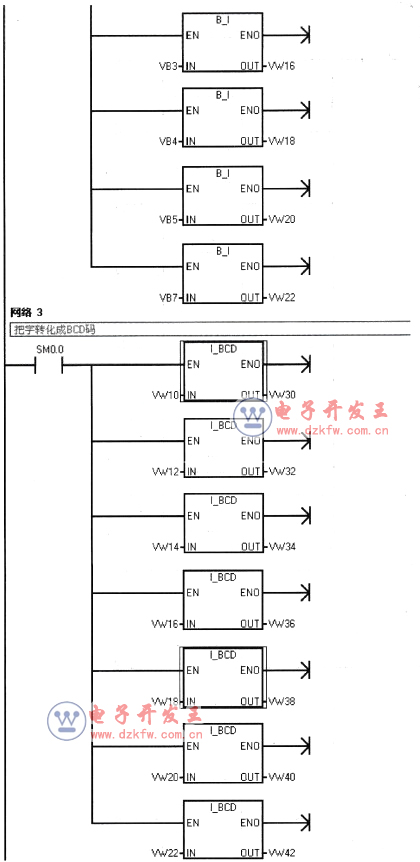

    应用案例:把PLC内的时钟设置成2009年6月28日15时25分40秒,星期日(7),并把PLC内的实际时间读到以VB100为首的8个字节元件中。控制程序如图6-126所示。
PLC时钟指令应用案例控制程序,梯形图
PLC时钟指令应用案例控制程序,梯形图
PLC时钟指令应用案例控制程序,梯形图
    图6-126    应用案例控制程序
