会员注册设计要求：
设计一个计数器程序，要求计数到10万次时，Q0.0等于1。

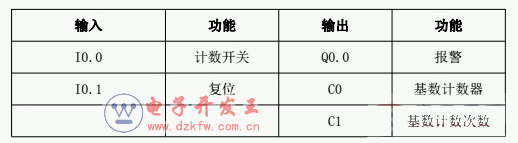

先来看下I/O分配的情况：
根据要求编写符号表，然后分析下题目要求：
要求对于10万次进行计数，而单个计数器的计数上限是32767，低于10万。
先来复习一下计数器的基本信息，如计数器的数量，是从C0-C255共计256个，高速计数器是从HC0-HC5共计6个，累加器是从AC0-AC3共计4个。
问题：既然单个计数器无法完成结果的计数，那么需要几个计数器，计数器之间的关系是累加还是相乘？
有些人可能觉得应该用加法，有的则认为应该用乘法。先来用一个实例推演下，比如某啤酒公司生产罐装啤酒，其中20听为1箱，如果生产100听啤酒，应该怎么统计？
20听为1箱，5箱正好100听，那就是统计下满足5个整箱时，结构就实现了（就可以点亮QO.O了）。

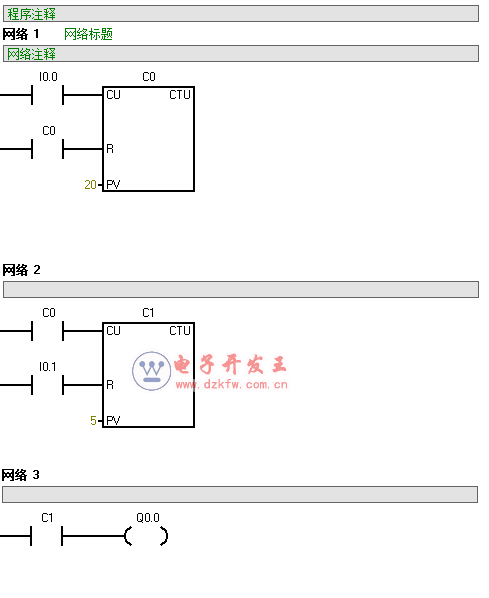

下面开始设计程序：
逐行解读一下：
第一步：I0.0启动计数器，开始计数，并在C0累加到设定值时，C0常开触点导通，C0被复位；
第二步：C0常开触点导通，则C1计数器计数1次，累计达到设定值时，C1常开触点导通；I0.1可以实现计数器复位；
第三步：C1常开触点导通，Q0.0被点亮，技术结果完成。
那么，上电之后，实测下看看效果。按下20次，C1计数1次，直到按到100次后，果然Q0.0点亮了。
但是，随着按下复位按钮后，问题就出现了，这个大家可以思考一下。
