西门子plc S7-200和S7-1200编程区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/15

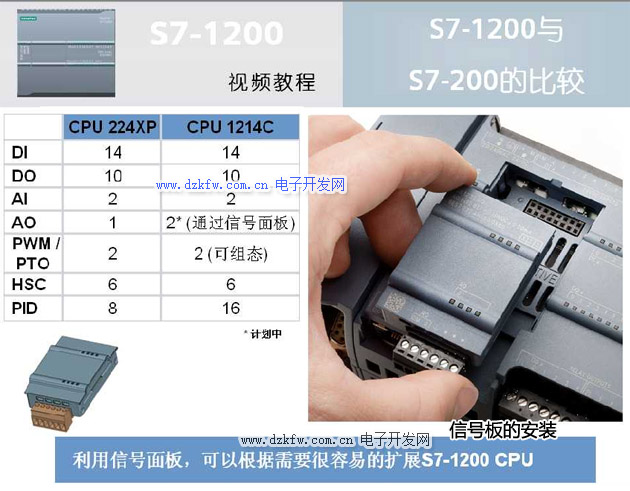

从扩展能力来看,S7-1200具有比S7-200更强大的扩展功能。S7-200只能在右侧扩展模块,最多只能扩展7个模块,而S7-1200左侧、右侧、上方都可以进行扩展,右侧最多可以扩展8个模块(SM),左边最多可以扩展3个通信模块(CM),上方可以扩展一个信号板。

西门子plc S7-200和S7-1200编程区别
模块扩展之后,S7-200和S7-1200的地址分配情况有所不同。对于S7-200PLC扩展模块的地址,是根据位置系统自动进行分配的。而S7-1200PLC扩展模块的地方可以在软件的设备视图组态中进行自行分配。
从通信能力来看,S7-200集成一个或两个标准的RS485口,而S7-1200集成一个或两个PROFINET接口。S7-200的485口可以与编程软件进行连接,还可支持MODBUS通信,与触摸屏或上位机的通信。S7-1200集成的ROFINET接口除了可以与编程软件的连接之外,还可以做PLC之间的S7通信,与远程I/O的通信、也可以与第三方设备之间实现OUC通信或MODBUSTCP通信。S7-1200需要使用RS232或485进行通信时,需要另外配置通信模块或通信信号板。
其次,再看看存储器大小方面。S7-200的存储器分为数据存储器盒程序存储器,不同型号的CPU,存储器的大小不一样。而S7-1300的存储器分为工作存储器。装载存储器盒保持性存储器这三种。除了保持性存储器外,不同型号的CPU所支持的存储器的大小是不同的。
还有,它们的程序结构也不一样。S7-200的程序结构分为主程序、子程序和中断程序。S7-1200的程序结构分为OB块、FB块、FC块、DB块。



S7200最多可以扩展7个模块;S7300最多可扩展8个模块(RACK0);S71200则可扩展最多3个CM模块,最多8个SM模块。

西门子plc S7-200和S7-1200扩展模块的区别

S7200的I/O地址自动分配,不能改变,S71200的I/O地址可手动重新分配;

存储卡存储空间大小:S7200为5MB(选用,MC卡),s71200可达24MB(选用MC卡),s7300在10MB(必须使用MMC卡),

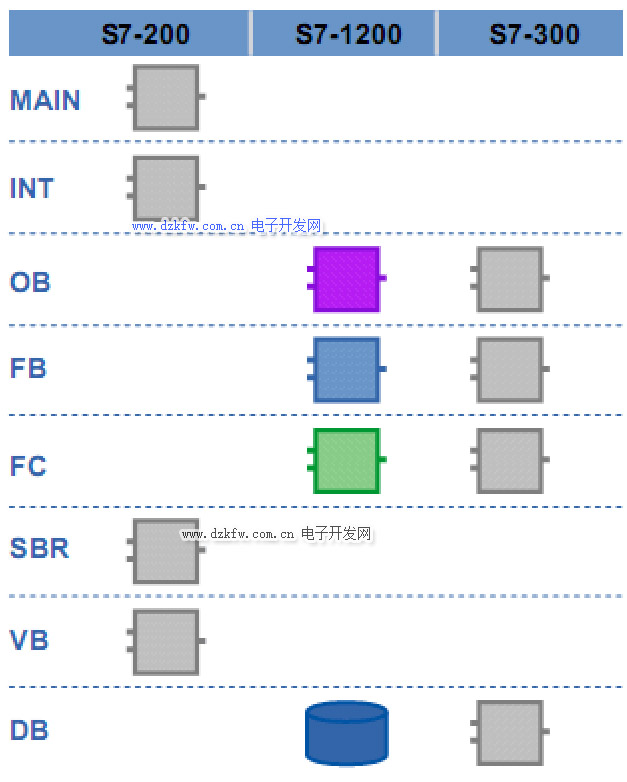

功能块的类型:

西门子plc S7-200和S7-1200功能块的类型区别
