用普通指令编写西门子S7-1200PLC的循环程序

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-07

    循环程序用来完成大量的重复的操作。西门子S7-1200plc没有像西门子S7-300PLC的LOOP那样的循环程序专用的指令,为了编写循环程序,可以用FieldRead指令实现间接寻址,用普通指令来编写循环程序。
    生成一个名为“循环程序”的项目。首先生成全局数据块DB1,在DB1中生成有10个字节元素的数组,设置各数组元素的初始值。
    生成一个功能块FB1,定义它的输入参数“字节数”(Int)、“初始下标”(Dint)、“数组”(Array)和输出参数“异或结果”(Byte)。

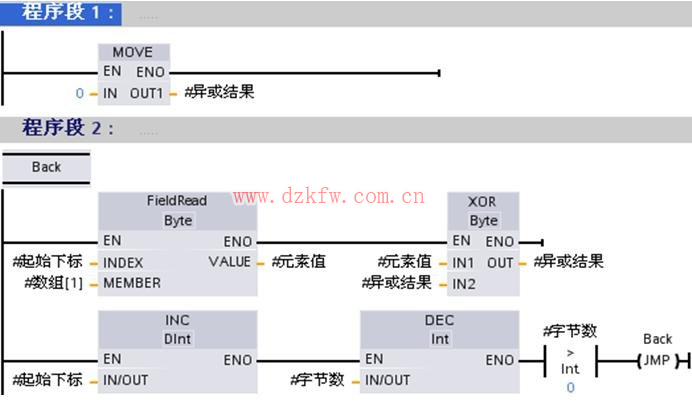

    在FB1的程序段1用MOVE指令将“异或结果”清零(见图1)。
    程序段2的跳转标签Back表示循环的开始。指令FieldRead用来实现间接寻址,其参数INDEX是要读写的数组元素的下标,其数据类型为DInt(双整数)。参数MEMBER的实参必须是该数组的第一个元素,参数VALUE是读取的数组元素的值。
读取数组元素值后,将它与输出变量“异或结果”作异或运算,将地址指针“起始下标”加1,它指向下一个数组元素。将作为循环次数计数器的输入变量“字节数”减1。减1后如果非0则返回标签Back处,开始下一次循环的操作。

用普通指令编写西门子S7-1200PLC的循环程序

    图1

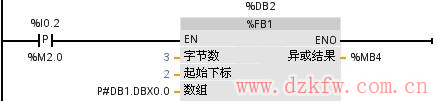

    在OB1中调用FB1(见图2),求DB1中的数组1从下标为2的元素开始的3个数组元素的异或值,异或的结果用MB4保存。
    将程序下载到CPU,将CPU切换到RUN模式。搬动I0.2对应的小开关,在I0.2的上升沿调用FB1。用监视表监视MB4中的运算结果,验证了程序的正确性。

用普通指令编写西门子S7-1200PLC的循环程序

图2
