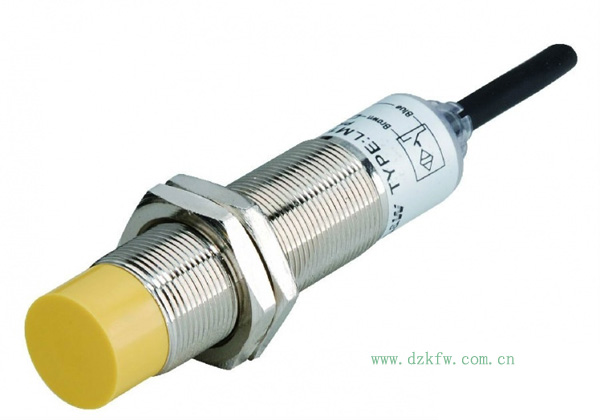

接近开关是PNP还是NPN,与PLC怎么连接,PNP接近开关和NPN接近开关接法区别

作者:佚名    文章来源:本站原创    点击数:6295    更新时间:2021-12-15

一般PLC都有硬件手册,手册里面有接近开关具体连接方式介绍,优先参考厂家说明,以下只是常用PLC的接线方式讲解。

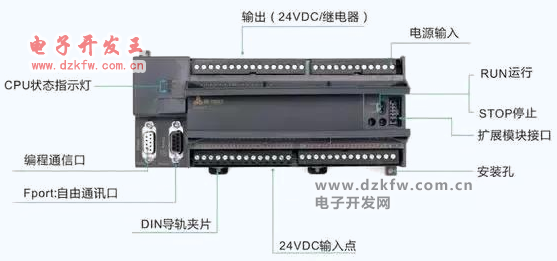

接近开关分为NPN型与PNP型,一般都可以接入PLC的输入点, 但需要注意连接方式,PLC输入电压范围是否对应。

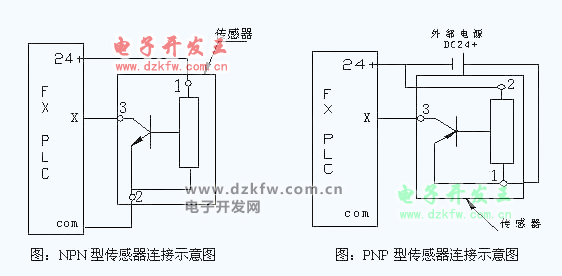

NPN型传感器连接和PNP型传感器连接示意图


如果PLC输入的公共端已接电源负极,就选PNP的, 如果plc输入的公共端端已接电源的正极,就选NPN的。部分PLC的输入公共端固定为正极,那么只能选择NPN型,如:三菱FX2N系列PLC

PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1。

PNP与NPN型传感器(开关型)分为六类:


1、NPN-NO(常开型)

2、NPN-NC(常闭型)

3、NPN-NC+NO(常开、常闭共有型)

4、PNP-NO(常开型)

5、PNP-NC(常闭型)

6、PNP-NC+NO(常开、常闭共有型)

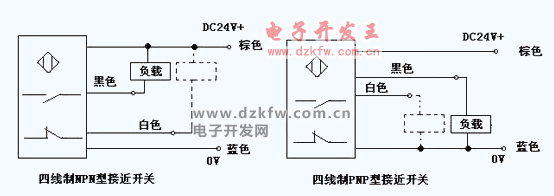

PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V线,out信号输出线。



1

PNP类


PNP是指当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线。

对于PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开。有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。




对于PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开。

对于NPN-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍。

2

NPN类


NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov。

对于NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开。有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出低电平OV。

对于NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V。当有信号触发后,输出线是悬空的,就是0V线和out线断开。

对于PNP-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍。

NPN与PNP都是常用型,一般日系使用NPN较多,欧美使用PNP较多

3

二线式接近开关连接方法:

首先找到接近开关的电源端和输出端,确定PLC公共端的极性,当PLC的公共端为正极时,将接近开关的电源端接入输入点,输出端输入负极。

当PLC的公共端为负极时,将接近开关的电源端接入正极,输出端输入输入点。如:三菱FX3U系列的公共端S/S已接入正极,那么将接近开关的电源端输入X点,输出端接入负极(注:这此电源必须同一电源)

4

三线式接近开关连接方法:

三线式的接近开关需要提供电源,将电源正极接入正极,电源负极接入负极,信号接入输入点。PLC公共端电源必须与接近开关的电源属同一电源或者应该有电流形成回路才能工作!



当选择好NPN或PNP型接近开关,那么PLC输入公共端就已经固定好是接入正极或负极,当选择NPN型时,PLC公共端只接入正极,当选择PNP型时,PLC公共端只接入负极。

需要注意:有些接近开关虽然为两线式,但有三根线,其中有一根是屏蔽线,应区别开来!

PNP接近开关和NPN接近开关接法区别:

总结:PLC输入方式一般分为源型输入或漏型输入,但不是所有PLC的定义都是一样的,比如三菱的源型定义是将输入公共端接入负极,西门子源定义是将输入公共端接入正极,所以本文以正负极代表电流走向不以源型漏型分析。
