功能码作用

启动Modbus事务处理的客户机创建Modbus应用数据单元。功能码（PDU中的）向服务器指示将执行哪种操作？

用一个字节编码Modbus数据单元的功能码域。有效范围是十制制1-255（128-255为异常响应保留）。当从客户机向服务器发送报文时，功能码域通过服务器执行哪种操作？

从客户机向服务器发送的报文数据域包括附加信息，服务器使用这个信息执行功能码定义的操作。这个域还包括离散项目和寄存器地址、处理项目的数量以及域中的实际数据字节数。

在某种请求中，数据域可以是不存在的，在此情况下服务器不需要任何附加信息。功能码仅说明操作。

功能码的类型

功能码主要分为有效功能码、异常功能码和错误功能码。

如果在一个正确接收Modbus ADU中，不出现与请求Modbus功能有关的差错，那么服务器至客户机的响应数据会包含请求中的正常功能码。如果出现与请求Modbus功能有关的差错，那么响应数据会包含一个异常码和错误码。

例如，客户机能够读一组离散量输出或输入的开/关状态，或者用户能够读/写一组寄存器数据内容。当服务器对客户机响应时，它使用功能码域来指示正常（无差错）响应或出现某种差错（称为异常响应）。对于一个正常响应来说，服务器仅对原始功能码响应。

对于异常响应，服务器返回一个与客户机等同的码，设置该原始功能码的最高有效位为逻辑1，并加该异常码后增加错误码，以通知客户机异常原因。

有效功能码

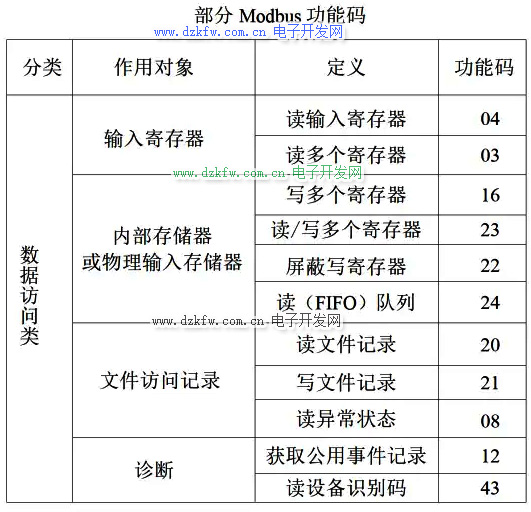

有效功能码有二十几种，但是一般使用上都以1、2、3、4、5、6、15、16等八种最为常用，以及另外特殊使用的20、21两种，此为General Reference Register，绝大部份的Modbus设备并不会提供此Register。于PLC上主要的控制数据有下列四种型式。此八种功能码就是处理这些控制资料，详细说明如下各点：

控制数据四种型式：

DI：DigitalInput（数字输入，离散输入），一个地址一个数据位，用户只能读取它的状态，不能修改。以一个 bit表示 On/Off，用来记录控制信号的状态输入，例如：开关，接触点，马达运转，超限switch等。于PLC上被称为Input relay、input coil等。

DO：DigitalOutput（数字输出，线圈输出），一个地址一个数据位，用户可以置位、复位，可以回读状态。以一个 bit表示 On/Off，用来输出控制信号，以激活或停止马达，警铃，灯光等。于PLC上被称为Output relay、Output coil等。

AI：Analog Input（模拟输入，输入寄存器），一个地址16位数据，用户只能读，不能修改，，以16 bits integer表示一个数值，用来记录控制信号的数值输入，例如：温度、流量、料量、速度、转速、文件板开度、液位、重量等。于PLC上被称为Input register。

AO：AnalogOutput（模拟输出，保持寄存器），一个地址16位数据，用户可以写，也可以回读，以16 bits integer表示一个数值，用来输出控制信号的数值，例如：温度、流量、速度、转速、文件板开度、饲料量等设定值。于PLC上被称为Output register、Holding register。
