在工业控制的领域，RS-485总线是一个常用的总线。
RS-485总线具有布线简单，长距离传输等优点，可同时接入256个从设备进行传输。

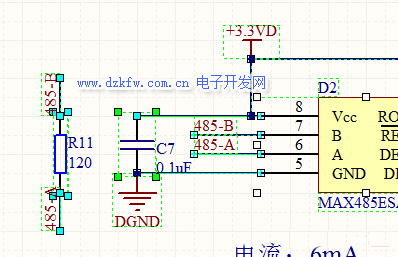

因本人从事的产品是使用485总线传输数据，查看了前辈师傅们画的电路板，里面的从设备的485芯片上A,B线上接有120欧电阻。

在网上搜索得到该电阻是485总线里面的终端电阻。
终端电阻在通信中起到的作用是为了消除在通信电缆中的信号反射。然而在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

我们知道485总线一般是运用在长距离传输的情形上。当主机和从机距离远近的关系，信息传输花费时间也会有所差异。
向485线施加电压时，电流会流过该线。到达线路末端后不久，电流稳定到最终值，该最终值由线路中的串联电阻，施加的电压和端接决定。如果485总线发送端电流和接收端电流发生变化，则线路会出现反射电压。
485只有一条线，当接收方接受到信号数据后，如果因终端不匹配造成信号发送，反射的电压影响会发射方在485总线上发送的下一条数据信号，从而可能导致数据完整性问题。
所有RS-485线都可能遭受阻抗不匹配的影响，从而导致电压和电流反射。只不过长线会导致阻抗不匹配效果更明显。
如果数据速率低或电缆短，小于300米，则可能不需要端接。在大多数情况下，随着数据传输速率和/或电缆长度的增加，必须接入终端电阻。
那为什么485总线里面终端电阻大多是120欧呢？
通过查阅资料，485上设备如果其特性阻抗值大致等于电缆的阻抗值可减少终端不匹配反射，并使总线RS-485网络更加可靠。
要正确终止信号反射，首先需要知道你使用的线缆的特性阻抗。
向线路添加终端时，不易使用多个终端电阻，最佳在485线路首尾端应各接一个。对于特性阻抗为120的电缆，终端电阻应为120。在485总线中几乎都是120Ω电阻进行并联端接，这是因为485多是双绞线。
