Modbus RS485接线方法  modbus接线方法 终端电阻

作者:佚名    文章来源:本站原创    点击数:8211    更新时间:2022-08-25

RS485的应用挺广泛,可以支持ModBus协议,因为简单、便宜、可靠、成熟,所以在工业控制、智能仪表和电力通信领域应用很多。

1、我们来看看RS485的一个典型组网结构:

RS485总线组网接线图

理论上,一条RS485总线的传输距离可以达到1200米。但是在实际应用受通信芯片、波特率和线材、干扰等影响,实际上是远远达不到这个数值的。

理论上,一条RS485总线可以挂254台设备,实际上也远远达不到,通常的应用中,也就是30台左右。

RS485总线要采用上图手拉手式的总线结构,坚决杜绝星型连接和分叉连接,如下图:

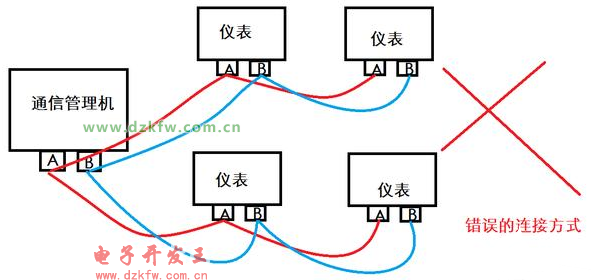

错误的RS485接线

2、关于线材的选用:

通信线缆要选择两芯屏蔽双绞线,线径不低于0.5平方。双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好。有些野路子的做法用非屏蔽非双绞线甚至是网线来敷设485通讯线,是极端错误的。

关于保障通信质量的几种手段:

1、共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法:在最后一台485设备的485+和485-上并联连接120欧姆的终端电阻来改善通讯质量。

3、如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题。如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题。


Tags:Modbus,接线方法,终端电阻
