火灾烟雾报警器线路图_基于NE555的烟感器电路图

作者:佚名    文章来源:本站原创    点击数:1638    更新时间:2023/7/18

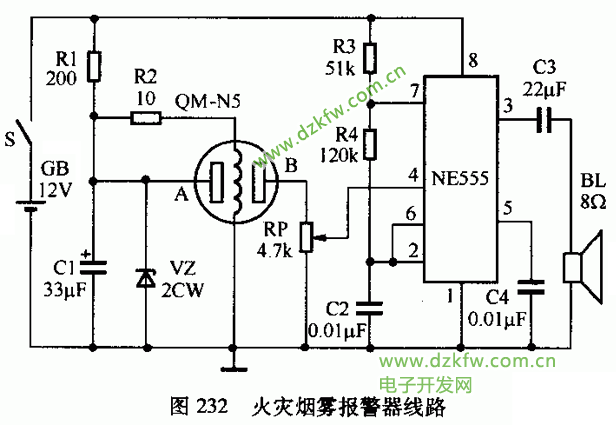

火灾烟雾报警器线路如图232所示,它适用于对煤气、液化气、汽油、一氧化碳、烷类挥发性气体以及木材、橡胶、塑料制品等可燃烧生成的烟雾进行检测。

  火灾烟雾报警器线路由12V电池、电源开关s、电阻Rl与 R2、滤波电容cl、稳压二极管VZ组成;Qbl—N5采用半导体气敏器件作为传感器,实现“气一电”转换;NE555时基集成电路及周围元器件组成触发电路和报警音响线路。

     在工作时.由NE555时基电路组成自激多谐振荡器,利用它的复位端进行触发。当气敏器件接触到可燃性气体和上述烟雾时,其阻值降低,使NE555时基电路复位端4端子电压上升,当电压达到NE555时基电路电源电压的l/3时,输出端子3输出高电平,驱动扬声器立即发出报警声。

火灾烟雾报警器线路图_基于NE555的烟感器电路图


Tags:烟感器,火灾,NE555
