简单易制光控延时闪光玩具车,NE555 Optically controlled car

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-16

简单易制光控延时闪光玩具车,NE555 Optically controlled car

关键字:NE555,玩具车电路图

作者:瞿贵荣

 这款电子玩具车,在收到光信号(如手电筒光亮)后,直线向前行驶,并伴有双色发光二极管红、绿二色交替闪光,1分钟后自动停止。

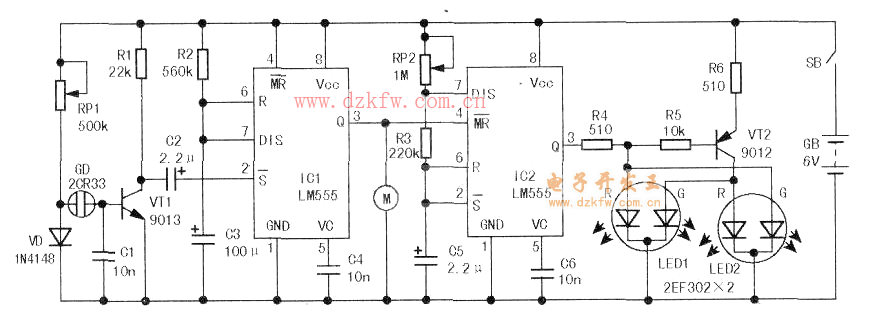

NE555光控延时闪光电路图,延时电路
  原理电路如图所示,由光控触发、单稳态定时、超低频振荡及闪光电路组成。光传感器GD采用硅光电池2CR33。受光照后VT1饱和导通,IC1被低电平触发置位,③脚输出高电平,直流电机M得电运转,车模前进;与此同时,IC2开始振荡,双色发光管LED1、LED2中的红(R)、绿(G)管交替闪光。约1分钟后,IC1的暂稳态时间结束,车模失电停止前进,闪光亦随之停止。
  IC1、IC2均使用单时基电路LM555,这种IC输出电流大,最大可达20mA,可直接驱动小型继电器、直流电动机及LED发光管等,而无需再插入一级晶体管驱动器。IC1接成单稳态触发器工作模式,暂稳延时时间(即车行及闪光时间)可按t=1.1R2.C3进行估算,约62s左右;IC2接成无稳态多谐振荡器工作模式,其振荡频率为f=1.443/[(RP2+2R3).C5],调RP2,使发光管闪烁频率为0.5Hz~1Hz即可。VT2为反相驱动器,当IC2③脚输出高电平时,LED1的红管和LED2的绿管亮;当IC2③脚输出低电平时,VT2导通,LED1的绿管和LE2的红管亮,如此交替发光闪烁。
  本电路简单,元件易购,价格低,特别适合对简单的车模进行改装。
