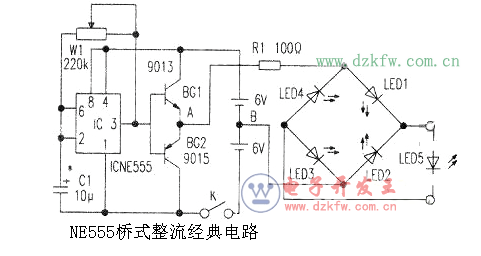

桥式整流这种基本电路，对于未人门的学生来说，初次面对该种电路；不勉会感到过分抽象而难于理解：于是笔者设计了这款“桥式整流”演示电路（见下图）。j它利用发光二极管的单向导电特性，直观地表示电流的流向。

其工作过程是，首先在交流的负半周时交流电源经D1对C1充电，接着在正半周时交流电源与C1上的电压相加经D2对电容器C2充电，充得的电压是电容器C1充电电压的两倍。接下来在负半周时，除了电源经Dl对电容器C1充电之外，交流电源还与C2上的电压叠加经D3对C3、C1充电，C3上的充电电压是C1上的两倍。在正半周时交流电源与C1上的电压叠加，除了经D2对电容器C2充电之外，还与C1、C3上的电压叠加经D4对电容器C4和C2充电，C4上充得的电压是电容器C1上电压的两倍。

　　电路工作原理
　　IC接成自激多谐振荡电路，其振荡频率由C1和W4控制。IC③脚输出的振荡信号控制BG1和BG2轮流导通，这样A点的电位相对于B点而言，就成了高低相间的交流电。当lC③脚输出低电平时，BG2导通，BG1截止，这样A点为低电平，B点为高电平，电流就通过B→LED2→LED5→LED4→A流动。此时，LED2、LED5、LED4均发光。当IC③脚输出高电位时，BG1导通，BG2截止，A点为高电位，B点为低电位。此时电流经A→LEDI→LED5→LED3→B流动，LED1、LED5、LED3均发光，这样整个电路就模拟完成桥式整流过程。在电路中LED5用来演示桥式整流电路输出端的正负极性。

　　元件选择与制作
　　IC选用时基电路NE555或HA17555等均可。C1和W1可根据实际情况选定，以满足不同需要。五个发光二极管可选用高亮度的，但LED5最好与其他四个LFD颜色不同。电池可用两个6V的层叠电池。整个电路可装在一块较大的三合板上，五个发光二极管均装在板的正面，并在对应位置上描好桥式整流的电路。值得注意的是，C1的取值应使发光二极管在轮流导通与轮流截止时，具有明显的分辨率，调节Wl，能改变振荡频率，即等效改变交流电的频率。若在A、B两点接上一只电压表，在静态时，使指针指在中间刻线位置。这样，随BGI和BG2的轮流导通，指针能左右摆动，就能更直观地演示出“交流电流的方向是不断改变的。”
