由555组成的多谐振荡器分析计算

作者:佚名    文章来源:本站原创    点击数:4285    更新时间:2018-10-14

   多谐振荡器也称无稳态触发器,它没有稳定状态,同时毋须外加触发脉冲,就能输出一定频率的矩形脉冲(自激振荡)。

    555集成定时器组成的多谐振荡器

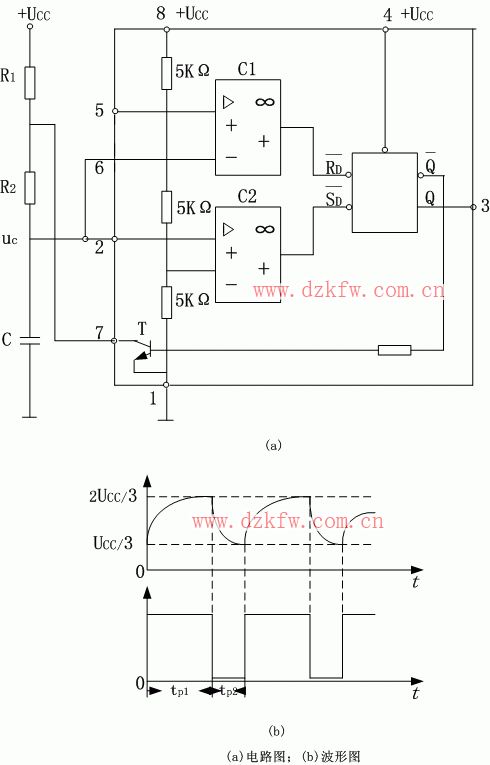

    下图是由555定时器组成的多谐振荡器。,C是外接元件。

    接通电源后,它经过电阻电容C充电,当上升略高于时,比较器C1的输出为“0”,将触发器置“0”,为“0”。这时, 1,放电管T导通,电容C通过T放电,下降。当下降略低于时,比较器C2的输出为“0”,将触发器置“1”,又由“0”变为“1”。由于0,放电管T截止,又经过对电容C充电。如此重复上述过程,为连续的矩形波。

    第一个暂稳状态的脉冲宽度,即充电上升到所需的

Cln20.7C

     第二个暂稳状态的脉冲宽度,即放电下降到所需的时间:

Cln20.7C

    振荡周期

T=+0.7(2)C

    振荡频率

    由555定时器组成的振荡器,最高工作频率可达300kHZ

    输出波形的占空比

D=

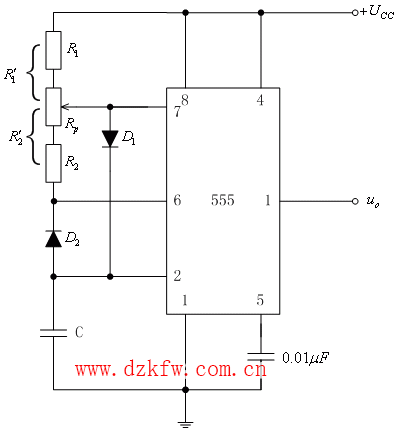

    图22.5.3是占空比可调的多谐振荡器。图中用两只二极管将电容C的冲放电电路分开,并接一电位器.

    充电电路:

C “地”

    放电电路:

C T “地”

    充电和放电时间分别

0.7C 0.7 C

    占空比为

D=
