NE555+CD4093LCL103集成化数字测速电路,ICL103 SPEED TESTER

关键字：NE555,CD4093,ICL103,测速电路图

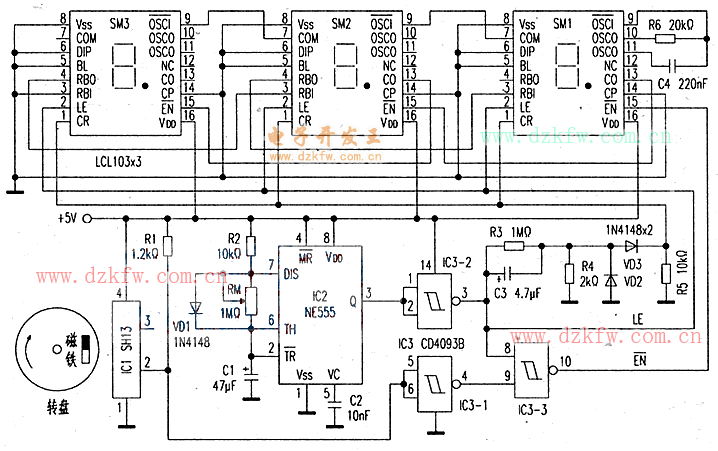

  测速电路如附图所示。其电路由霍尔磁传感电路、时基控制电路和计数、译码、显示电路等组成。

  数码管(SM1、SM2、SM3)使用LCL103．它是测速电路的核心元件。LCL103是一种LCD-CMOS型组合器件，集计数、寄存、显示译码、驱动及LCD(液晶)数码管于一体，集成度高，可直接显示出转／秒或转／分。LCL103的CR为复位端；LE寄存器闭锁控制端；RBI、RB0为无效零消隐控制输入、输出端；BL消隐控制端；DIP小数点消隐控制端；COM为液晶背电极；Vss负电源；OSCI、/OSCO、OSCO为振荡输入、输出端；CO为进位输出端；CP和EN为正、负脉冲触发输人端；Vdd为正电源(4V～15V)。

    其外形尺寸为16mmx24mmx8mm(不合引脚)，LCD数码管宽为10.8mm。附图采用3位数码管级联，应注意以下几点：(1)时钟脉冲由最低位输入(CP ↑或/EN↓)，进位输出信号(CO)接次低位(/EN)；(2)液晶显示需要一个50Hz～400Hz、占空比5％的振荡信号(f=1／2.2xR6xC4)，级联使用时只需一个振荡器，再从其COM端取出时钟信号接其余数码管OSCI端即可；(3)无效零消隐方法是：使最高位RBI=0，其RBO接次高位RBI，以此类推，最低位RBO悬空开路。

    图中的转盘即待测旋转轮(或运动传送带)，传感器Ic1采用SH13型霍尔集成电路。当安装小磁铁的转盘转动时．Ic1感知磁信号并记录下来，经放大和IC3-1(CD4093B)反相，加至与非门IC3-3的⑨脚。IC2使用单时基电路NE555，与R2、RP、VD1、C1组成无稳态多谐振荡顺，振荡周期T=0.693(R2+2RP)C1，可RP调节振荡周期(图示元件参数的振荡频率为在0.05Hz～7Hz范围)。Ic2③脚输出的方泼脉冲经IC3-2反相后分成三路：一路加至数码管LCL103的LE端，使其呈寄存状态：另一路经。R3、C3、R4、R5、VD2、VD3等微分电路．作为复位脉冲加至LCL103的CR端．进行复位清零；第三路加至与非门IC3-3的⑧脚，作计数闸门，Ic2③脚输出低电平时，Ic3-3⑧脚输入高电平，闸门开启，可对⑨脚送人的霍尔检测信号进行计数，寄存、译码、显示。当IC2③脚输出高电平时，Ic3-3⑧脚输人低电平，计数闸门关闭．但数码管LCL103仍呈送数状态(LE端)，计数内容送至寄存器．并显示数字。当第二个时基信号到来时，又进行清零．并再次进行计数、寄存、译码、显示。如此反复进行测试。
