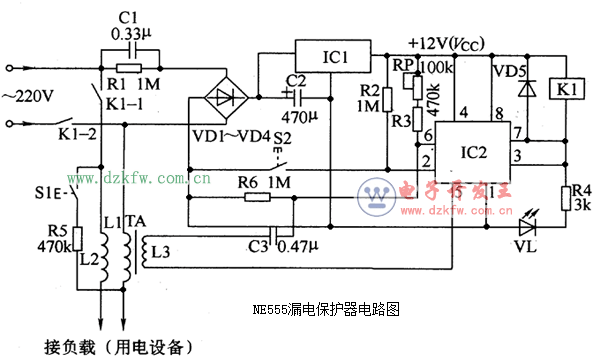

该漏电保护器电路设计采用了555时基集成电路作为主要元件之一，由555组成保护执行电路并驱动继电器动作。该漏电保护器整机电路由电源电路、漏电检测电路、保护执行电路和测试电路等组成。电路图如下：

漏电保护器

　　电路组成结构：
　　电源电路由降压电容器Cl、电阻器Rl、整流二极管VDl-VD4、滤波电容器C2和三端集成稳压器lCl等组成。
　　漏电检测电路由电流互感器TA、电容器C3、电阻器R6和时基集成电路IC2等组成。
　　保护执行电路由IC2内电路和继电器K等组成。
　　测试电路由试验按钮Sl、复位按钮S2、IC2内电路和发光二极管VL等组成。

　　工作原理：
　　交流220V电压经Cl降压、VDl-VD4整流、C2滤波及ICl稳压后，产生直流+l2V电压(Vcc)，作为IC2的工作电压。

　　在正常情况下 (用电设备无漏电时)，TA的绕组Wl和W2中的电流大小相等、方向相反，绕组W3中无电流，IC2的6脚电位低于5脚电位 (即低于2Vcc/3)。在使用漏电保护器前，先按一下复位按钮S2，使IC2的3脚输出高电平，发光二极管VL点亮。此时，继电器K不动作，交流 220V电压经过继电器K的两组常闭触头Kl、K2和电流互感器TA的绕组Wl、W2向负载 (用电设备)供电。

　　当发生漏电或触电时，绕组 Wl和W2中的电流便不平衡，W3绕组中有感应信号产生。该感应信号的正半周信号会使IC2的6脚电位高于5脚电位 (即高于ZVc73)，1C2的3脚由高电平变为低电平，继电器K通电吸合，其常闭触头Kl和K2均断开，切断负载电路中用电设备的电源。同时VL熄灭。

　　在漏电保护器电路正常工作时，若按动试验按钮Sl，则VL熄灭;若再按动复位按钮S2后，则VL又点亮。调节RP的阻值，可改变漏电保护器的灵敏度。

　　元器件选择：
　　RI选用1/2W碳膜电阻器;R2-R6选用1/4W碳膜电阻器。
　　Rp选用有机实心可变电阻器。
　　Cl选用耐压值为630V涤纶电容器或CBB无感电容器;C2选用耐压值为25V的铝电解电容器;C3选用涤纶电容器或独石电容器。
　　VDl-VD5均选用1N4007型硅整流二极管。
　　VL选用φ3mm发光二极管。
　　lCl选用LM7812型三端集成稳压器;IC2选用NE555型时基集成电路。
　　K选用JRX-l1型l2V直流继电器。
　　TA选用半导体收音机中输出变压器的铁心自制，绕组W3用φO.06mm的漆包线绕2000匝，绕组Wl与W2用φO.gmm漆包线双线并绕10匝，绕制时要加层间绝缘。
