详解 NE555简易光控脉冲计数器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-10

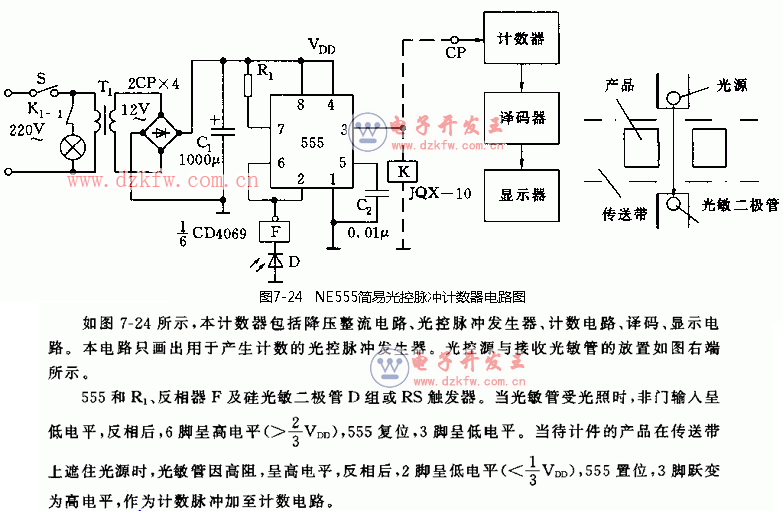

NE555简易光控脉冲计数器电路

本计数器包括降压整流电路、光控脉冲发生器、计数电路、译码、显示电路。本电路只画出用于产生计数的光脉冲发生器,光控源与接收光敏管的放置如图右端所示。

详解 NE555简易光控脉冲计数器电路图

Tags:NE555,光控脉冲计数器,计数器
责任编辑:admin
