NE555 集成电路水报警,水位报警器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-16

这里是另一个有趣的爱好电路建立在流行的和廉价的555集成电路。它只不过是一个水传感器,它可以被配置为一个下雨报警,水箱溢流报警,水族馆的水泄漏指示器,它可以从任何6VDC供电。最初,当直流电源供给电路的红色LED处于关闭状态。然而,当水的存在是传感器探头之间的检测(A和B)的LED灯开始闪烁,以缓慢的速度。

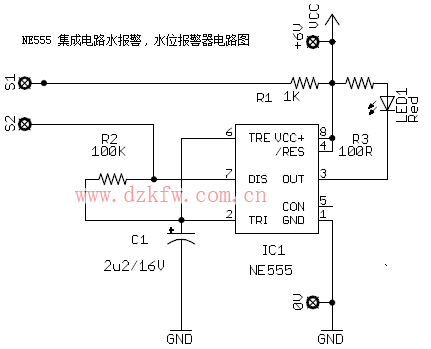

NE555 集成电路水报警,水位报警器电路图

水位报警电路原理图

555集成电路水报警

一个应用实例

NE555 集成电路水报警,水位报警器的探头

该电路可以连接闪光LED当水包含在一个塑料罐已达到预期的水平。它应该由两个小针装置安装在顶部的塑料罐,也充当传感器探头。如果一个更深的感知水平是必要的,针可以由两片柔性线扩展。
