555定时器的引脚图及各引脚功能说明_NE555引脚图定义_555等效功能电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-12-03

有关555定时器的知识,分享一个555定时器的引脚图,主要介绍了555定时器中各个引脚的功能,比如1脚外接电源负端VSS或接地,4脚直接清零端RST等,有需要的朋友参考下。

NE555芯片实物图

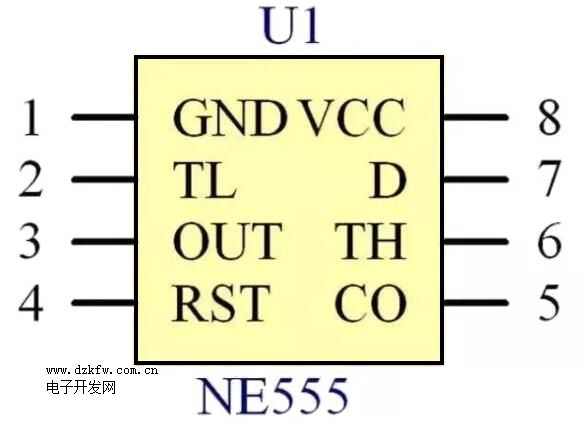

555定时器的引脚图,555引脚图定义

各个引脚功能

555定时器的引脚图及各引脚功能说明_NE555引脚图定义

1脚:外接电源负端VSS或接地,一般情况下接地。

2脚:低触发端TL,该脚电压小于1/3 VCC时有效。

3脚:输出端OUT。

4脚:直接清零端RST。当此端接低电平时,则时基电路不工作,此时不论TL、TH处于何电平,时基电路输出为“0”,该端正常工作时应接高电平。

5脚:CO为控制电压端。若此脚外接电压,则可改变内部两个比较器的基准电压;当该脚不用时,需要将该脚串入一只0.01μF(103)瓷片电容接地,以防止引入高频干扰。

6脚:高触发端TH,该脚电压大于2/3 VCC时有效。

7脚:放电端。该端与放电管T的集电极相连,用做定时器时电容的放电引脚。

8脚:外接电源VCC,双极型时基电路VCC的范围是4.5 -16V,CMOS型时基电路VCC的范围为3-18V,一般用5V。

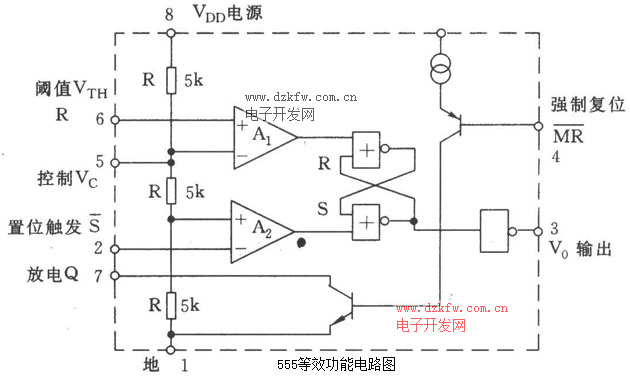

555等效功能电路图

555定时器工作原理_555内部结构图

以上就是555定时器的引脚图及各引脚功能,希望对大家有所帮助。
