描述：在日常生产生活中，经常遇见需要调温控温的需求，以下小编就为大家介绍以下几款实用的调温电路。NE555 （Timer IC）为8脚时基集成电路，大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC。NE555体积小、重量轻、稳定可靠，操作电源范围大，输出端的供给电流能力强，计时精确度高，温度稳定度佳，且价格便宜。

简介
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号

ne555调温电路图大全（一）

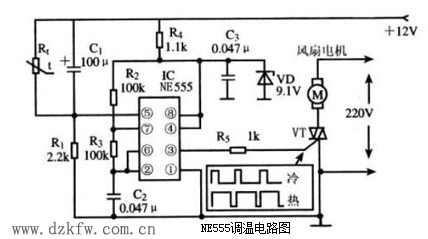

　　Rt和R1构成分压电路，当温度升高后Rt阻值变小，分压点电压升高，即555的5脚电压升高，亦即6脚的反转电压同步等值升高（参考555芯片内部结构），使C2由低电平到高电平的充电时间增大，输出高电平的时间延长，同时振荡周期也变长；反之，状况也相反。从而输出高电平时间可变的方波信号。

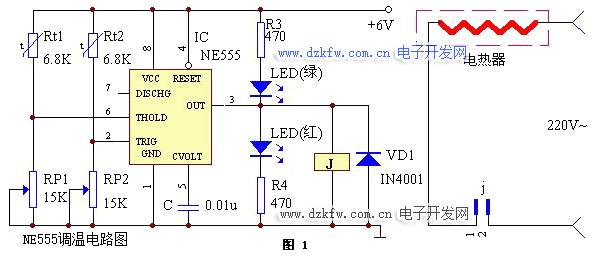

　　恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图1所示（点此下载原理图）。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。

　　元器件选择与制作

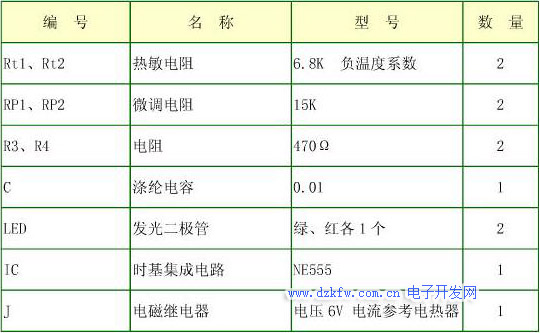

　　元器件清单见下表：

　　调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中

　　（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平

　　（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以

　　使③脚输出低电平，观察电路翻转状态。

　　电路最好用小型稳压电源供电

　　该电路稍加修改，可作为超（高、低）温报警器。

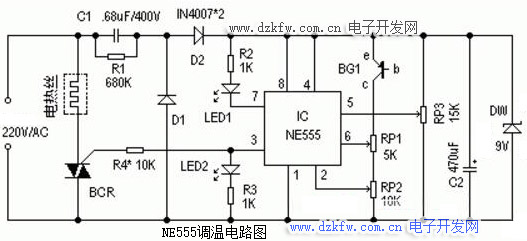

　　电路如图所示。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6元件选择：

　　BG1可选用3AX、3AG等PnP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。

　　热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该温度探头放在适当部位即可。

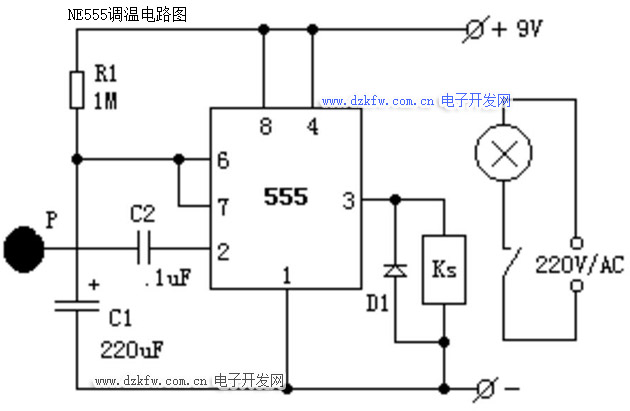

　　当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

　　当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

　　定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。

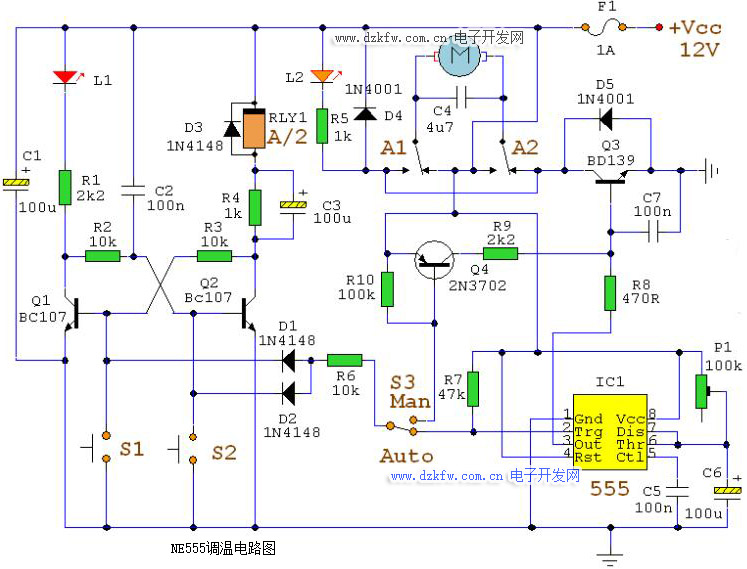

　　电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。

　　自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。拨动开关S3确定手动或自动模式。如上所示的电路被绘制在自动位置，并操作如下。双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。S1用于打开窗帘和S2，关闭窗帘。在上电，简要正脉冲加到Q2的通过C2的基极。第2季将在，并激活继电器A/2。C3和R4的网络形成用于中继一低电流保持电路。继电器A/2是一个12V继电器与500欧姆的线圈。它需要稍微减流动比它操作它，保持它通电。一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。初始充电电流足以激发通过R4继电器和电流足以使其保持通电。

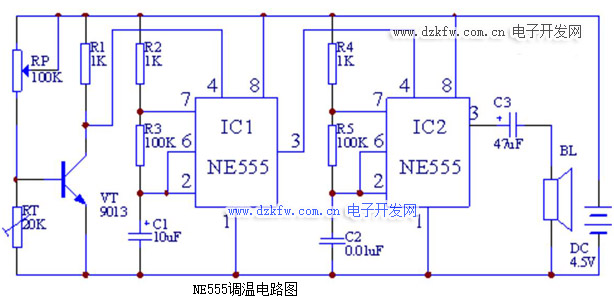

　　水开报警器由温度控制电路、低频振荡电路和高频振荡电路等三部分组成。RP、RT和VT1组成温度控制电路。由IC1、R2、R3、C1组成的低频振荡电路，其强制复位端④脚受VT1控制。IC2、R4、R5、C2等组成的高频震荡器，其强制复位端④脚受IC1控制。当水温达到一定温度时，RT阻值变小，VT1截止，IC1④脚为高电平，IC1开始振荡，输出低频脉冲，调制IC2组成的高频振荡器工作，发出滴-滴声。
