NE555超声波电路 用于鱼缸加氧的超声波发生器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-17

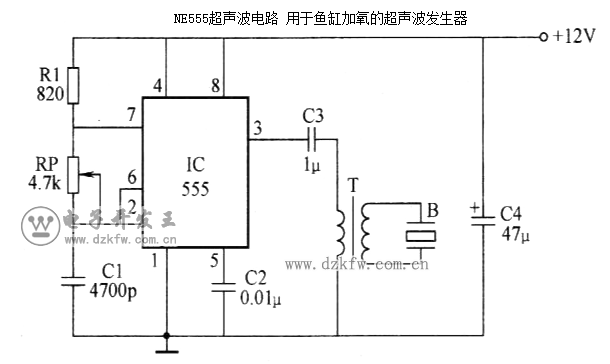

本例是一个微型超声波发生器电路,用于给鱼缸加氧。电路采用一块555时基集成电路,外围元件较少。其电路图如下所示:

NE555制作的用于鱼缸加氧的超声波发生器

NE555超声波电路 用于鱼缸加氧的超声波发生器

  电路中,555时基集成电路接成无稳态多谐振荡器,振荡频率受电位器RP控制,可以在20KHz~40KHz之间调节。超声波信号由555时基集成电路3脚输出,经电容C3耦合给变压器T升压后,驱动压电陶瓷片B发出超声波。

  超声波在水面可产生强烈的空化作用,使鱼缸产生许多小气泡,气泡中的气体来自空气,从而达到向水中加氧的目的。变压器T可采用老式晶体管收音机里的输人输出变压器代替,也可以用铁氧体磁芯绕制。B为φ27mm~φ35mm的压电陶瓷片,将其装人带孔的小塑料盒内,使用时把它放人水中,调整RP便可观察到小孔向外冒出小气泡,气泡越多越好。

Tags:超声波电路,超声波发生器,NE555
