NE555 大功率扫频警笛电路图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-08

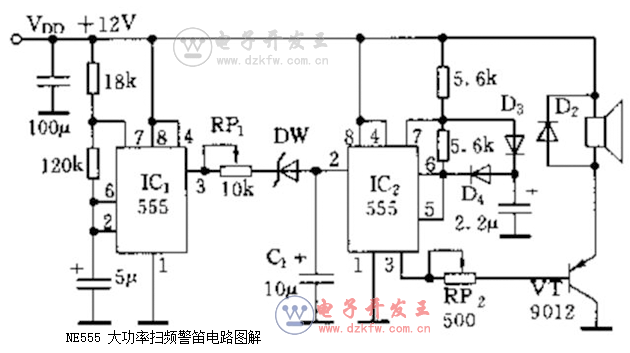

  如图所示,电路由两个NE555组成,第一个多谐振荡器的振荡频率在5Hz左右,3脚输出的方波经电位器RP、DW加至IC的2脚,电容器C1上形成的三角波使IC2产生频率由高到低、又由低到高的扫频振荡,类似于警笛的效果。IC2的控制电压端5脚与阀值端6脚短接,更加强了警笛的音响效果,推动级视实际应用场合,决定是否采用大功率三极管和高音喇叭。

NE555 大功率扫频警笛电路图解
