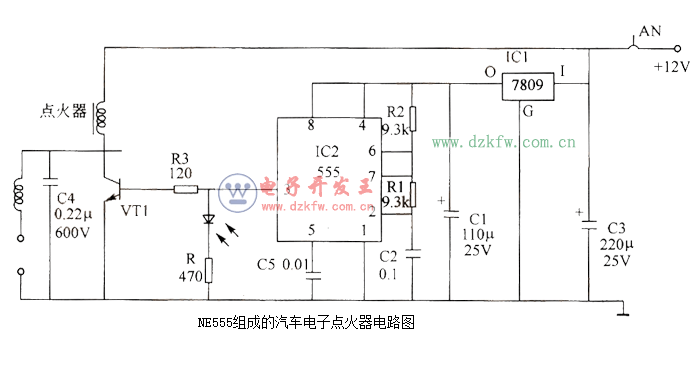

如图所示是由NE555定时电路、稳压器、电阻电容等组成的汽车电子点火器电路。本电路主要是利用汽车上的＋12V电源，给汽车进行电子点火。

　　在图中，＋12V电压经IC1（7089）三端稳压器输出9V电压，作为IC2（555）的供电源。555和R1、R2、C2等组成一个无稳态多谐振荡器。一旦得电便起振，其振荡频率为

　　图示参数的振荡频率为528Hz。
　　555（IC2）输出的振荡脉冲经R3限流加至VT1的基极，经放大驱动升压变压器T，在点火线圈上产生约1500的点火电压，它在高压放电时的火花距离可达12mm。
