基于NE555的声控照明控制器电路图 555声控电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-12-03

利用NE555型时基集成电路构成的声控照明控制器典型电路如图所示。该控制器在有突发声响(例如拍手声)出现时可自动点亮照明灯具,且延时点亮一段时间后又能自动熄灭。它常用于夜间走廊、过道等领域的照明控制。

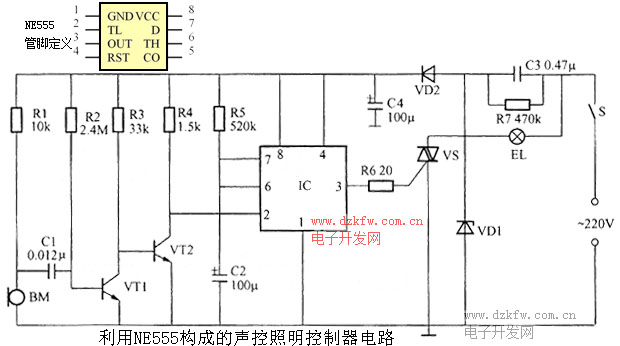

利用NE555构成的声控照明控制器电路

利用NE555构成的声控照明控制器电路

电路结构及主要元器件选择:
由图可知,该声控照明控制器由电源电路、声控电路和延时控制电路组成。其中,电源电路由电源开关S、降压元件C3、R7、稳压二极管VD1、整流二极管VD2和滤波电容C4组成。实际应用时,VD1常选用12V、1W稳压二极管,如IN4742型等。220V交流电通过降压、整流、稳压和滤波后形成稳定的12V直流电压给声控电路和延时控制电路供电。
声控电路由传声器BM、晶体管VT1、VT2及R2等偏置元件组成。实际应用时,BM常选用CRZ-29型驻极体传声器;VT1和VT2均选用S9013或3DG90l3型硅NPN晶体管。
延时控制电路由时基集成电路IC及定时元件R5、C2等外围元件、晶闸管VS组成。实际应用时,VS选用BCRIAM或3CTS1(1A、400V)型双向晶闸管;IC选用NE555型时基集成电路,该芯片与定时元件R5、C2等外围元件构成单稳态触发器。
工作原理:
电路通电后,当无突发声响时,NE555第2脚为高电平,单稳态触发器处于稳定状态,其第3脚输出低电平。使晶闸管VS处于截止状态,照明灯EL不亮。控制器处于待机状态。
当有突发声响出现时,该声音信号经BM转换成交变电压信号,经VT1、VT2两级放大后加至NE555第2脚。在信号的负半周时NE555内电路翻转,单稳态触发器由稳态变换为暂态,NE555第3脚输出高电平,使VS受触发而导通,EL被点亮。同时,C2经NE555第7脚内部放电电路快速放电后,+12V电压又经R5对C2缓慢充电,使NE555第6脚电压不断上升。当该脚电压升至2/3VDD时,NE555复位,由暂态恢复为稳态,第3脚由高电平变换为低电平,使VS截止,EL熄灭。
