555定时器工作原理，NE555内部结构图

　　ne555简介

　　NE555 （TImer IC）为8脚时基集成电路，大约在1971年由SigneTIcs CorporaTIon发布，在当时是唯一非常快速且商业化的TImer IC，在往后的40年中非常普遍被使用，且延伸出许多的应用电路，后来基于CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位功能并没变化，所以到目前都可直接的代用。

 　　

　　主要特点

　　1、只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。

　　2、它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。

　　3、其输出端的供给电流大，可直接推动多种自动控制的负载。

　　4、它的计时精确度高、温度稳定度佳，且价格便宜。

　　引脚位

 　　

　　图1-2 NE555接脚图

　　Pin 1 （接地） -地线（或共同接地） ，通常被连接到电路共同接地。

　　Pin 2 （触发点） -这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

　　Pin 3 （输出） -当时间周期开始555的输出脚位，移至比电源电压少1.7伏的高电位。周期的结束输出回到O伏左右的低电位。于高电位时的最大输出电流大约200 mA 。

　　Pin 4 （重置） -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用。

　　Pin 5 （控制） -这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下，这输入能用来改变或调整输出频率。

　　Pin 6 （重置锁定） - Pin 6重置锁定并使输出呈低态。当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。

　　Pin 7 （放电） -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。

　　Pin 8 （V +） -这是555计时器IC的正电源电压端。供应电压的范围是+4.5伏特（最小值）至+16伏特（最大值）。

　　ne555调光电路图大全（五款模拟电路设计原理图详解）

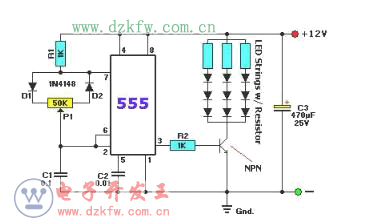

　　ne555调光电路图（一）

　　

　　上图所示的12V直流电源为LED灯泡供电，通过NE555对9个LED调光。

　　电路图中的三极管选择NPN晶体管管，必须能够承受流经LED串联的所有电流。

　　在我们测试电路时，在LED串的电阻器的选择提供的发光二极管的正向电流为25mA 。三组LED电流为75毫安，所以我们选择了一个晶体管IC额定值为200mA（BC547）或者选用电路更大的的也可以。

　　这种调光电路不能用来让所有的LED关闭或全亮度。事实上NE555运行在同一个工作周期范围5％-95％的电位器（P1）从最小到最大开启。

　　ne555调光电路图（二）

　　

　　该电路的工作原理是将电容C1的容量增大到4.7uF。因此，电路的振荡频率很低，NE555的3脚电位高低变化的速度减慢。当3脚输出高电平时，发光二极管VD1、VD2同时通电发光。当3脚输出低电平时，两只发光二极管都熄灭。电路中的R3电阻值越大，发光亮度越小；R3阻值越小，则发光亮度越大。

　　值得注意的是，R3阻值不宜太小，否则流过发光二极管的电流过大，电路耗电较大，对发光二极管会产生不利影响，甚至烧毁。通常，流过发光二极管的电流可控制在10～20mA之间为佳。

　　如图电路正常工作时，两只发光二极管将同时一闪一闪地发光。

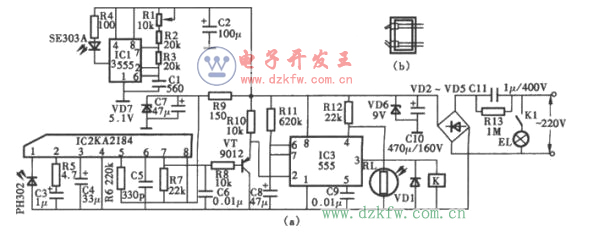

　　ne555调光电路图（三）

　　

　　基于ne555实现无极调光的电路图

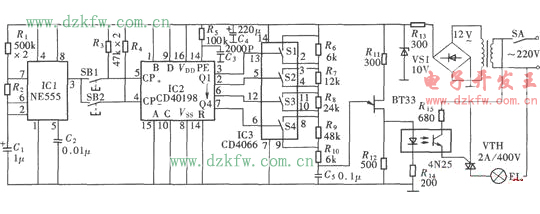

　　ne555调光电路图（四）

　　本例是一个由555电路组成的16级调光的台灯控制电路，它主要用来手动调节灯光的亮度。由于电灯的亮度自打开台灯开关后是由暗到亮分16 级逐步变化的，因此它也是一个极好的白炽灯泡开灯保护电路，而且灯光的亮度变化速度是由人工来控制的，灯光的变化过程也是人眼能看得见的。由555电路组成的16级调光的台灯电路的组成如图2-69 所示。

　　

　　电路工作原理

　　由555电路组成的16级调光的台灯电路主要由步进脉冲发生器、二进制计数式步进调光脉冲分配器、二进制逻辑组合电路、双向晶闸管光搞合触发器以及灯光控制主回路等组成，电路的组成较为复杂。步进脉冲发生器是由NE555 与R1 、R2 及C1 组成的脉冲振荡器，由它产生的低频脉冲通过手动按键开关加至调光脉冲分配器，作为调光用双向晶闸管的触发脉冲。由脉冲发生器加至调光脉冲分配器的途径有两路：一路通过SB1加至IC2 的加计数输入端CP+ ，可使灯光由暗到亮;另一路通过SB2 加至IC2 的减计数输入端Cp--，可使灯光由亮到暗。

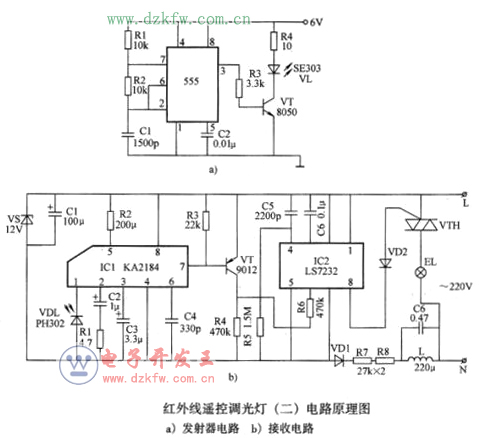

　　ne555调光电路图（五）

　　本电路采用KA2184红外线接收专用集成电路制作的红外线遥控调光灯电路如图所示，其中红外线发射用驱动脉冲发生器由NE555组成。NE555时基集成电路产生的40kHz的脉冲经放大晶体管VT放大后，由SE303红外线发射管向外发射。

　　

　　红外线遥控接收电路由KA2184组成。当红外线接收管接收到发射器发出的遥控信号后，经KA2184处理后由7脚输出低电平。这一低电平直接加到VT的基极，使其导通，它的集电极输出的电流在R4上端形成一个高电平输出。这一高电平通过R6加至IS7232调光电路的辅助输入端（6脚），作为调光的控制信号。

　　IS7232集成调光电路的6脚输人触发信号后，它的8脚就会连续输出控制双向晶闸管导通角的控制脉冲，使双向晶闸管的导通角在410一1590之间变化。随着双向晶闸管导通程度的变化，电灯也由暗变亮或由亮变暗，从而实现了对电灯的调光。

　　在调光过程中，当需要电灯由暗变亮时，可按住遥控器的发射按键使之不断发送控制信号。这时可以看到电灯在逐渐变亮，当达到所需亮度时立即松开发射按键，这时电灯的亮度便停留在这个位置上。如果再连续按下去，电灯又会由亮逐渐变暗，直至熄灭。

　　需要注意的是，IS7232是一种PMOS型集成电路，因此它的电源极性与常用的CMOS电路相反，即它的场电源端应当接电源的负极，而瑰端则应接电源的正极。

　　本例电路电源仍采用交流供电、电容降压、二极管半波整流。与其他电容降压的供电电路不同的是，该电源的降庄电容器C6并联了一只220tH的电感器，而不是前面介绍过的电路中的电阻器。该电感器的作用是用来吸收IS7232所产生的谐波，防止其通过电源线干扰其他用电器。

　　

　　元器件选择

　　红外线发射器中的IC选用NE555， VA555、LM555或SL555等时基集成电路；IC1宜选用KA2184红外线发射集成电路IC2选用KA2184红外线接收集成电路，它的性能、参数和引脚功能与CX20106完全相同，可直接互换使用。

　　VTH选用普通小型塑料封装双向晶闸管，如1VIAC94A4或MAC97A6等型号；VS选用12V、0.5W硅稳压二极管，如2CW60-12V或1N5242、1N5242B、1N6002、2CW5242或UZ-12B等型号。

　　其他元器件均无特殊要求，可按图所标明的型号及参数进行选用。
