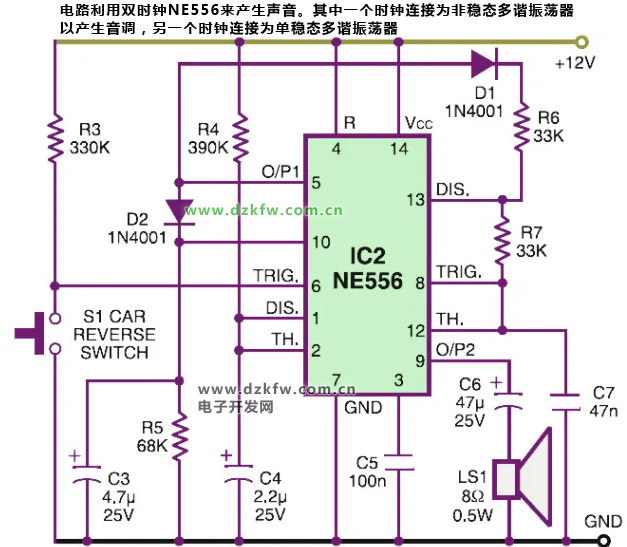

这是汽车喇叭和闪光灯的基本电路，在您的车辆向后索具的任何一点开始播放汽车喇叭。电路（第一图）利用双时钟NE556来产生声音。其中一个时钟连接为非稳态多谐振荡器以产生音调，另一个时钟连接为单稳态多谐振荡器。

 倒档喇叭和闪光灯电路的工作原理

电路的工作是基本的。车辆倒挂时，转车档位开关S1短路，单稳态时钟触发，给出高产量。因此，二极管D1和D2的交叉点会在一段时间内变高，这取决于通过电阻器R4和电容器C4创建的时间范围。现在，不稳定的多谐振荡器有权开始摇摆。非稳态多谐振荡器的产量通过电容器C6照顾到扬声器。因此，扬声器产生声音，直到单稳态的产量高。

在二极管D1和D2的交叉点为低电平时，非稳态多谐振荡器衰弱，停止摇摆。非稳态多谐振荡器的产量通过电容器C6照顾到扬声器。因此，扬声器不会发出声音。

将电路收集到一个通用的PCB上并装入合适的局中。将电路通过两根导线连接到车辆逆变器开关，最终目标是当车辆齿轮转动时S1短路并在任何情况下打开。要控制电路，请使用车辆电池。

闪光灯电路

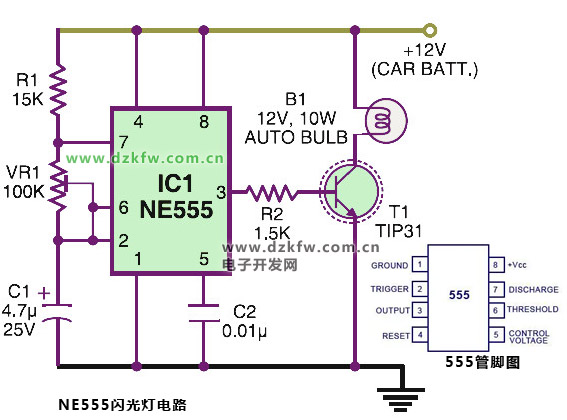

闪光器电路（第二电路）在时钟NE555周围工作，该电路连接为一个非稳态多谐振荡器，在其引脚3处产生方波。10W汽车灯泡用于闪光器。灯泡的闪烁速度由预设VR1选择。

将电路收集在通用的PCB上，然后装入合理的局中。闪光灯灯泡可以安装在车辆背面的反射器或涂漆适当的区域围栏内。

喇叭和灯闪光器电路注意事项

更高瓦数的灯泡可能会降低前灯的强度。您可以将倒车喇叭和闪光灯电路一起或独立地装入您车辆的办公室中。
