第一行：表明是使用 RS485方式、波特率是 9600bps、停止位 1位、偶校验方式、数据长度为 8位

第二行：表明 PLC通信协议选择为 MODBUS RTU，且做 MODBUS RTU主站第三行：表明变频器响应 PLC命令的最大时间是 1000ms，即就是 1秒

第四行：MODBUS RTU 3.5字符响应时间，设置时，应该大于 3.5字符时间即可，这里设置为 400ms第五行：是信息对信息的延迟时间，这里设置为 10ms第六行：主站命令错误从试次数，设置为 0

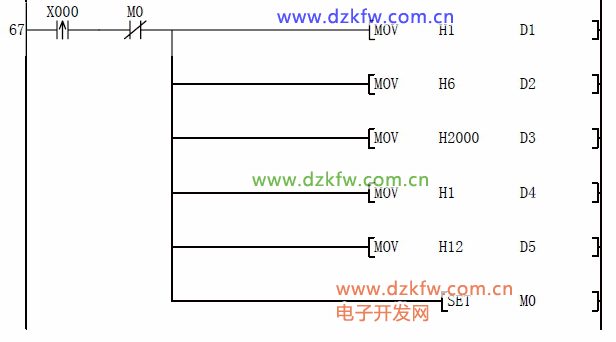

正传变频器命令段D1：变频器从站地址，这里设置为H0001

D2：MODBUS RTU 写寄存器功能码，为H0006

D3：写变频器启动/停止寄存器地址，查阅变频器手册可知道为H2000

D4：PLC 预写的寄存器个数，这里一定要设置为H0001，因为功能码06 就指的是给单个寄存器写数据的

D5：正传寄存器数据，查阅变频器手册可知为H0012反传变频器命令段

D1：变频器从站地址，这里设置为H0001

D2：MODBUS RTU 写寄存器功能码，为H0006

D3：写变频器启动/停止寄存器地址，查阅变频器手册可知道为H2000

D4：PLC 预写的寄存器个数，这里一定要设置为H0001，因为功能码06 就指的是给单个寄存器写数据的

D5：反传寄存器数据，查阅变频器手册可知为H0022

停止变频器命令段D1：变频器从站地址，这里设置为H0001

D2：MODBUS RTU 写寄存器功能码，为H0006

D3：写变频器启动/停止寄存器地址，查阅变频器手册可知道为H2000

D4：PLC 预写的寄存器个数，这里一定要设置为H0001，因为功能码06 就指的是给单个寄存器写数据的

D5：停止寄存器数据，查阅变频器手册可知为H0001

写频率变频器命令段D1：变频器从站地址，这里设置为H0001

D2：MODBUS RTU 写寄存器功能码，为H0006

D3：写变频器频率寄存器地址，查阅变频器手册可知道为H2001

D4：PLC 预写的寄存器个数，这里一定要设置为H0001，因为功能码06 就指的是给单个寄存器写数据的

D5：写频率寄存器数据，先给D0 预写想要的频率值后，然后按下X3 即可把预想的频率写入变频器，比如预想写如 21.22HZ的话，那么应该首先给 D0赋值 K2122，然后按下 X3即可写入频率

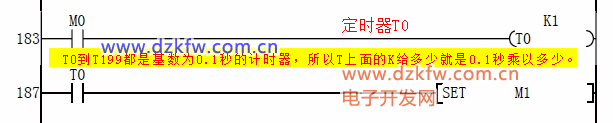

延时触发 ADPRW指令，延时时间可做调整，这里是 100ms，也可以再短一些，比如 10ms，20ms，50ms等

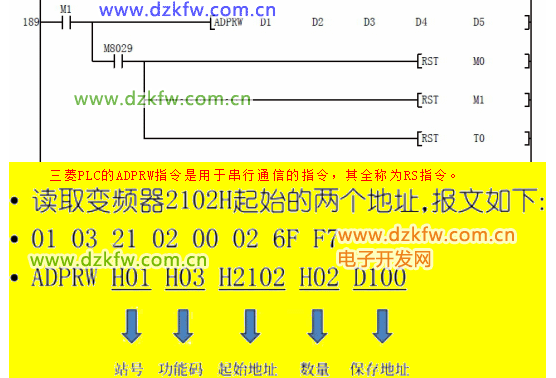

ADPRW 指令段，ADPRW指令详解[三菱PLC作Modbus通信,用ADPRW指令读取变频器的频率,了解一下]

刚才讲过了D1：是从站地址D2：是功能码D3：是寄存器起始地址D4：是读或者写的寄存器个数D5：是读或者写的缓冲区

M8029 是ADPRW 指令完成标志位，当ADPRW 指令完成后，复位M0 M1 T0 等。
