三菱FX3U—加减乘除指令_三菱plc加减乘除指令程序

作者:佚名    文章来源:本站原创    点击数:1463    更新时间:2024/5/7

目录

一、加减指令

1、作用:

2、指令形式:

3、加减指令种类

4、实例:

二、乘法指令

1、作用:

2、指令形式:

3、加法指令种类

4、实例:

三、除法指令

1、作用:

2、指令形式:

3、加法指令种类

4、实例:

四、内存问题

五、总结


一、加减指令

1、作用:

使两个数据能够进行加法或者减法运算。

2、指令形式:

指令形式:[ADD S1 S2 S3]

解析:S1+S2=S3,该代码的意思是将S1加上S2的数放入S3中。

3、加减指令种类

A、ADD:16位数据间的加法运算

B、DADD:32位数据间的加法运算

C、DEADD:浮点数数据间的加法运算

4、实例:

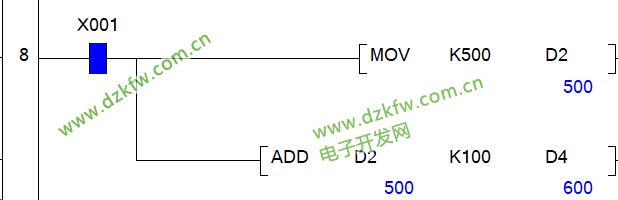

A、16位运算:

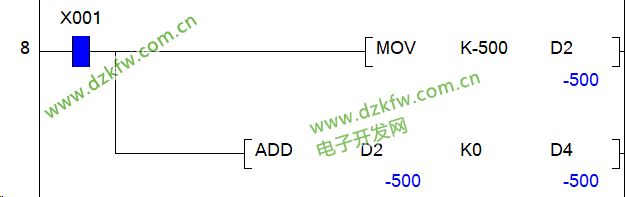

加法:





减法:

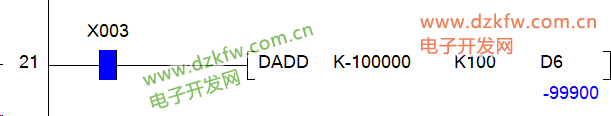

B、32位运算:

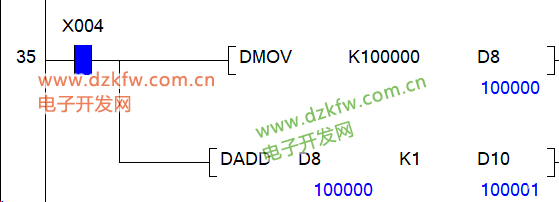

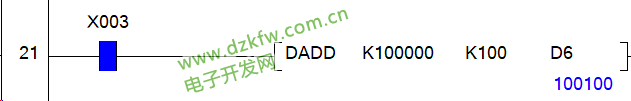

加法:

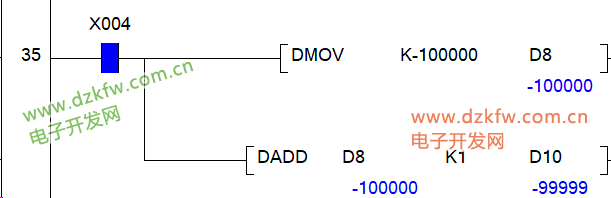

减法:





C、浮点数运算 :

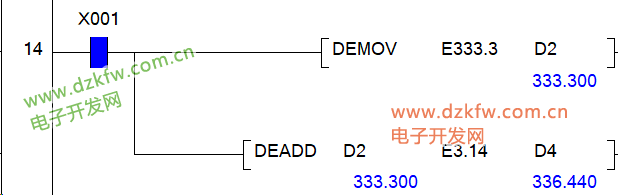

加法:

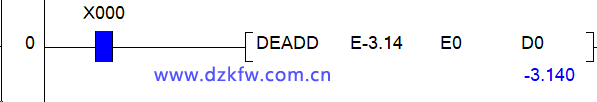

减法:



二、乘法指令

1、作用:

使两个数据能够进行乘法运算。

2、指令形式:

指令形式:[MUL S1 S2 S3]

解析:S1XS2=S3,该代码的意思是将S1乘上S2的数放入S3中。

3、加法指令种类

A、MUL:16位数据间的乘法运算

B、DMUL:32位数据间的乘法运算

C、DEMUL:浮点数数据间的乘法运算

4、实例:

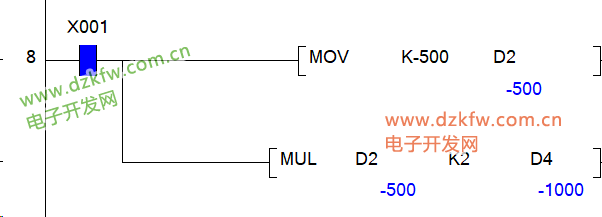

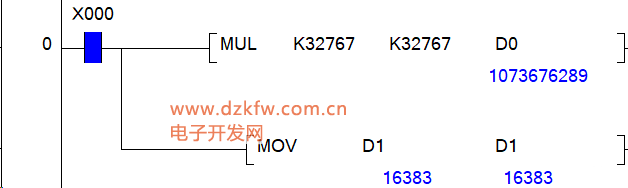

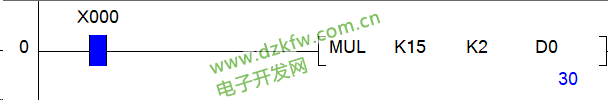

A、16位乘法运算

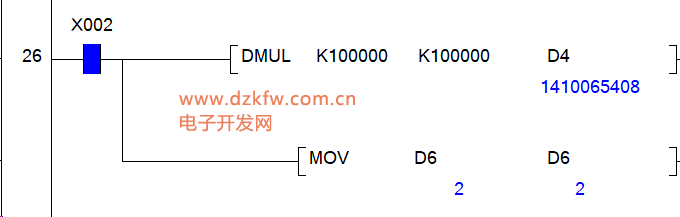

B、32位乘法运算

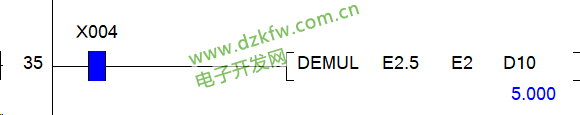

C、浮点数乘法运算



三、除法指令

1、作用:

使两个数据能够进行除法运算。

2、指令形式:

指令形式:[DIV S1 S2 S3]

解析:S1S2=S3,该代码的意思是将S1除以S2的数放入S3中。

3、加法指令种类

A、DIV:16位数据间的除法运算

B、DDIV:32位数据间的除法运算

C、DEDIV:浮点数数据间的除法运算

4、实例:

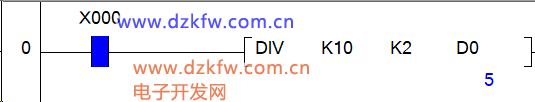

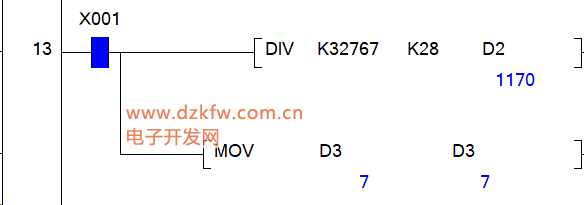

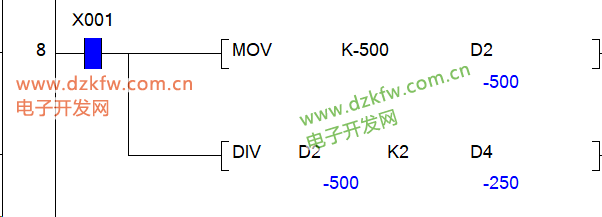

A、16位除法运算

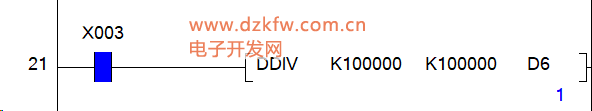

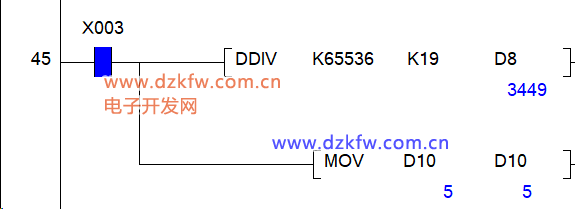

B、32位除法运算

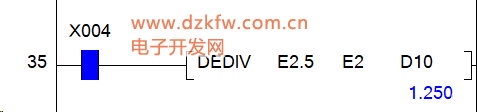

C、浮点数除法运算



四、内存问题

内存溢出在加减中不会太明显,因为涉及数还比较小。但是在乘除法中会影响数据的存储。

乘除法内存分配:

乘法:

16位 X 16位 = 32位(占据2个数据寄存器,都用于装得数)

32位 X 32位 = 64位 (占据4个数据寄存器,其中2个装得数;剩下2个是余数)

浮点数X浮点数 = 32位

除法:

16位 X 16位 = 32位(占据2个数据寄存器,一个数据寄存器装商;一个装余数)

32位 X 32位 = 64位 (占据4个数据寄存器,其中2个装商;剩下2个是余数))

浮点数 X 浮点数 = 浮点数(64位) (占据4个数据寄存器,其中2个装商;剩下2个是余数)

对于16位的数据寄存器来说, 32位需要占据2个数据寄存器;64位需要占据4个数据寄存器。









五、总结

1、PLC有严格的数据类型界限,不能使用不同数据类型进行加减乘除。例如不能用16位X32位。

2、注意得数是需要多少个数据寄存器,防止数据寄存器不够的情况出现。
