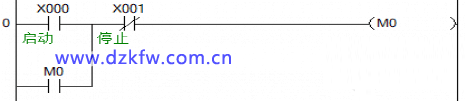

（1）现有一套设备程序如下，只给大家看它启动和停止的按钮，其他的控制程序由M0去控制，就不展示给大家看，现在要求增加一个到期锁机的功能。

 想法如下，时间到了2021年5月份，就进行锁机，启动按钮就启动不了M0了，除非通过以下方式解锁，因为考虑到设备没有触摸屏控制，就做了一个按钮解锁的控制，重新开机后，按下启动按钮10S到12S之间，再按下停止按钮8S到10S这个范围，最后再按两下启动按钮，密码就解除

【设备硬件】

（1）三菱PLC ：FX3U-16MR

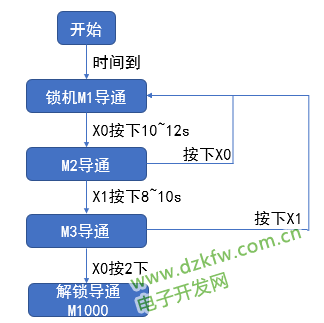

先画出整套动作的思路，做出程序流程图，具体如下：

（1）锁机程序

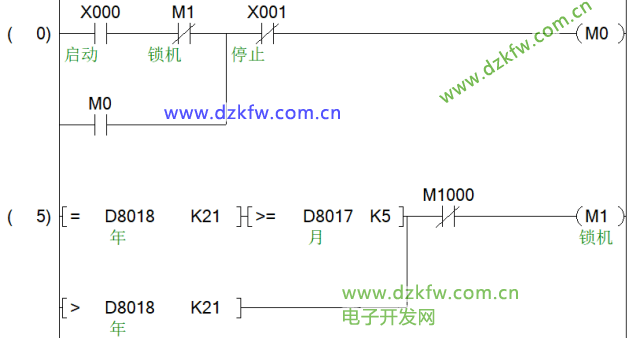

可以读取plc的日期，用比较指令进行比较，满足以下条件就触发对应的M1点，在2021年时要大于5月份，或者大于2021年份的时间。条件满足就导通M1断开启动的按钮，不是直接控制设备停止，这样做更好一点

解除锁机可以控制触发M1000，这个中间继电是掉电保持的，只需要解锁一次就可以一直保持解锁状态，后面我们编写解锁的程序直接控制M1000就可以。

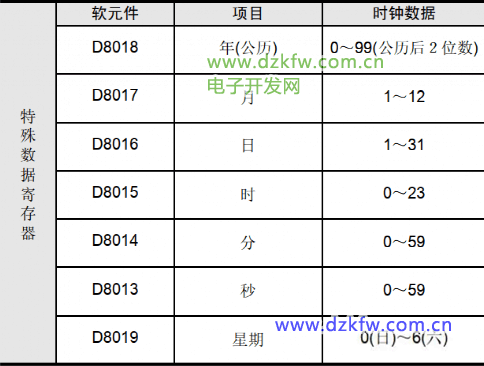

三菱PLC获取日期 三菱plc的特殊数据寄存器

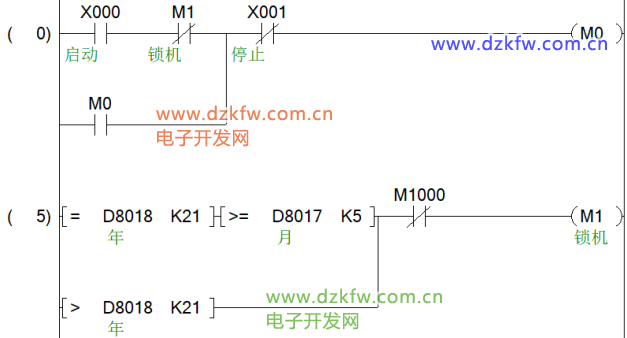

三菱PLC日期的比较和连锁程序

（2）解锁程序

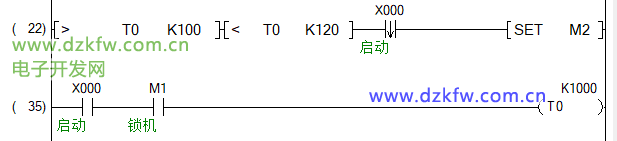

在M1导通锁机条件下，按下X0按钮会计时，松开按钮时，M2导通，进入下一步的动作，这里需要注意，这两行程序不能颠倒顺序，不然松开按钮时T0的线圈断开先清空了，T0里面的数据就为0了，怎么也导通不了M2。

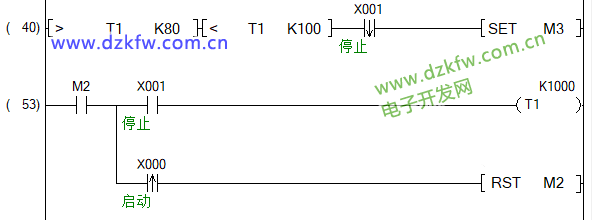

在M2的条件下，如果还按下X0按钮就会复位M2回复到初始状态，按下X1按钮就会触发T1定时器计时，松开按钮时，X1的下降沿有导通，这时如果时间是在8S到10S之间，就会导通M3，进入下一步动作。

在M2的条件下，如果还按下X0按钮就会复位M2回复到初始状态，按下X1按钮就会触发T1定时器计时，松开按钮时，X1的下降沿有导通，这时如果时间是在8S到10S之间，就会置位M3，进入下一步动作。

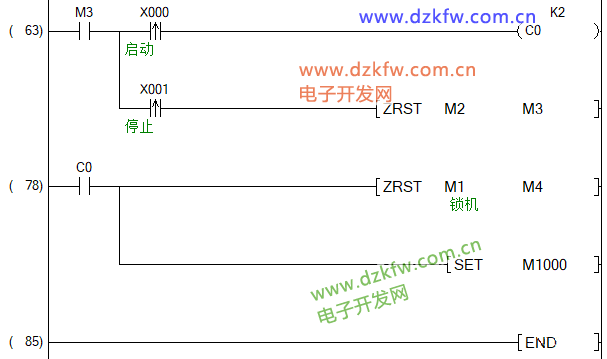

在M3的条件下，如果按下X1，就会复位M2、M3，回复到初始状态，如果按2次X0按钮，就会触发C0计数器，计数一到，复位M2、M3的同时，置位M1000，解除锁机，该点可以掉电保持，重新启动机器就不需要重复解锁了
