西门子S7-200 SMART间接寻址方法

作者：佚名文章来源：本站原创点击数：2629 更新时间：2023/7/7

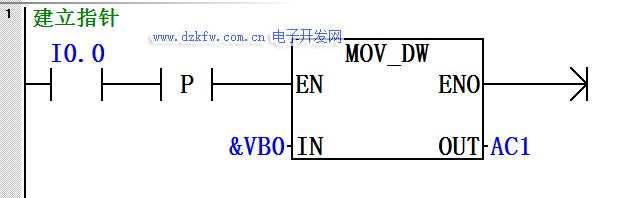

PLC寻址分为直接和间接两种，前面已经介绍了直接寻址使用方法，本文介绍间接寻址如何使用，间接寻址类似于地球上经纬度定位方式，地球上任意一个地方都有一个与之相对于的经度和纬度值，这样定位不再分区域，可以延伸到全球。间接寻址也是如此，PLC中只有一个存储数据的硬件（硬盘），所谓的I,Q,M,V等区只是西门子开发人员定义出来的逻辑分区，类似电脑C,D,E,F盘，其实都处在一个硬盘中，并且都有相对应得一个编号，如果能找到地址的编号，同样可以对其进行寻址，并且不再受存储区的限制，能够大批量的访问连续或有一定规律的地址，这就是间接寻址。间接寻址分三步：1.建立指针，即获取需要访问存储区起始地址对应编号。

&为地址符号，是S7-200SMART中特殊的编程写法，&VB0代表VB0处在整个存储区的地址编号（指针），可以理解成我们的身份证号码，是一个很大的数值，必须存储在32位存储器中，如VD100,LD0,AC1（AC0不能做指针）等。

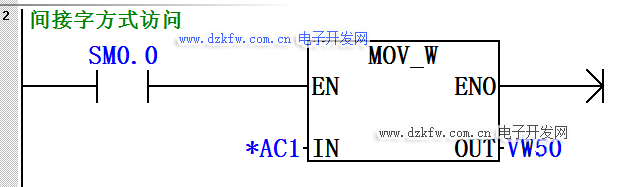

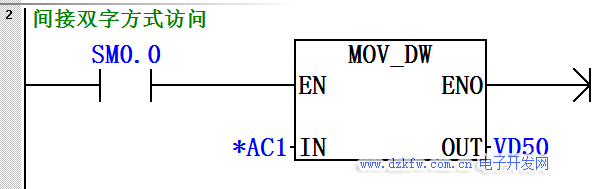

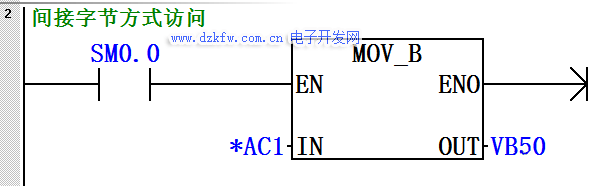

2. 间接访问。通过访问指针指向地址来进行寻址。间接寻址支持字节，字，双字方式访问，如下图所示：

*为访问指针符号，*AC1代表AC1所指向地址的数值，以字节访问则代表一个字节，字访问代表一个字，双字访问代表一个双字。

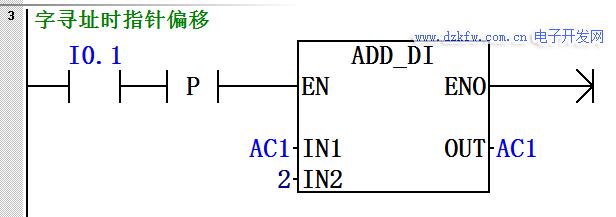

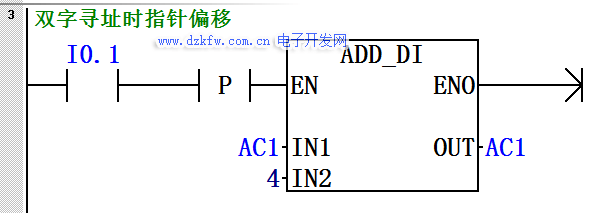

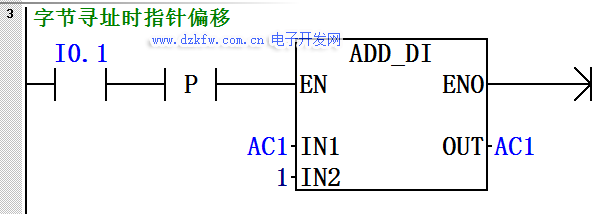

3.指针偏移。访问完一个地址后可以以该地址为起始，通过加/减方式对指针进行偏移，从而实现其它地址的访问。通常字节偏移1，字偏移2，双字偏移4（位不支持间接寻址）

总结：间接寻址与直接寻址各有千秋，直接寻址直观简单，适合单个或少量的寻址，不管有没有规律都可以使用，可以满足大部分寻址要求。间接寻址适合批量且连续或有一定规律的地址，当寻址量较大时，可以将数据设计成有规律，用间接方式寻址可以少写很多步程序，使编程更加简单。
