经典电子密码锁电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-1-6

此电路主要是由密码输入控制电路和控制执行电路两部分构成。其中,二极管VD1~VD4、晶体管VT1、VT2和电磁铁YA等组成了控制执行电路,电阻R2~R6和电容C3~C7、按钮SB1~SB10以及CD4044构成密码输入控制电路。


如图所示是由四三态R-S锁存触发器("0”触发)CD4044、二极管以及晶体三极管组成的电子密码锁电路图,该电路主要应用于电子密码锁中。

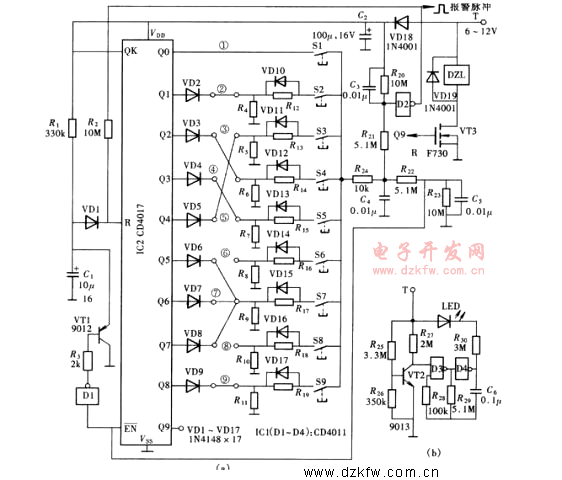

 电子密码锁电路图


经典电子密码锁电路图

电子密码锁电路


  CD4044内部有4个RS触发器A1~A4,在电路图中可以看到它们的置位端S1~S4分别与SB7~SB10相连,而复位端R3~R6与并联后的SB1~SB6相连。

  若错按了SB1~SB6中的任一按钮,则4个RS触发器均会强制复位,电子锁无法打开。



当没有按下密码按钮时,CD4044处于置位状态,因此输出端输出的低电平使与其相连接的二极管导通,三极管VT1和VT2截止,电磁铁YA释放。
  当按下密码按钮时,CD4044输入端均为低电平状态,RS触发器受到脉冲触发,内部发生翻转,输出均为高电平状态,此时,二极管反相截止,三极管VT1和VT2因基级的高电平导通,电磁铁YA吸合,密码锁被打开。
